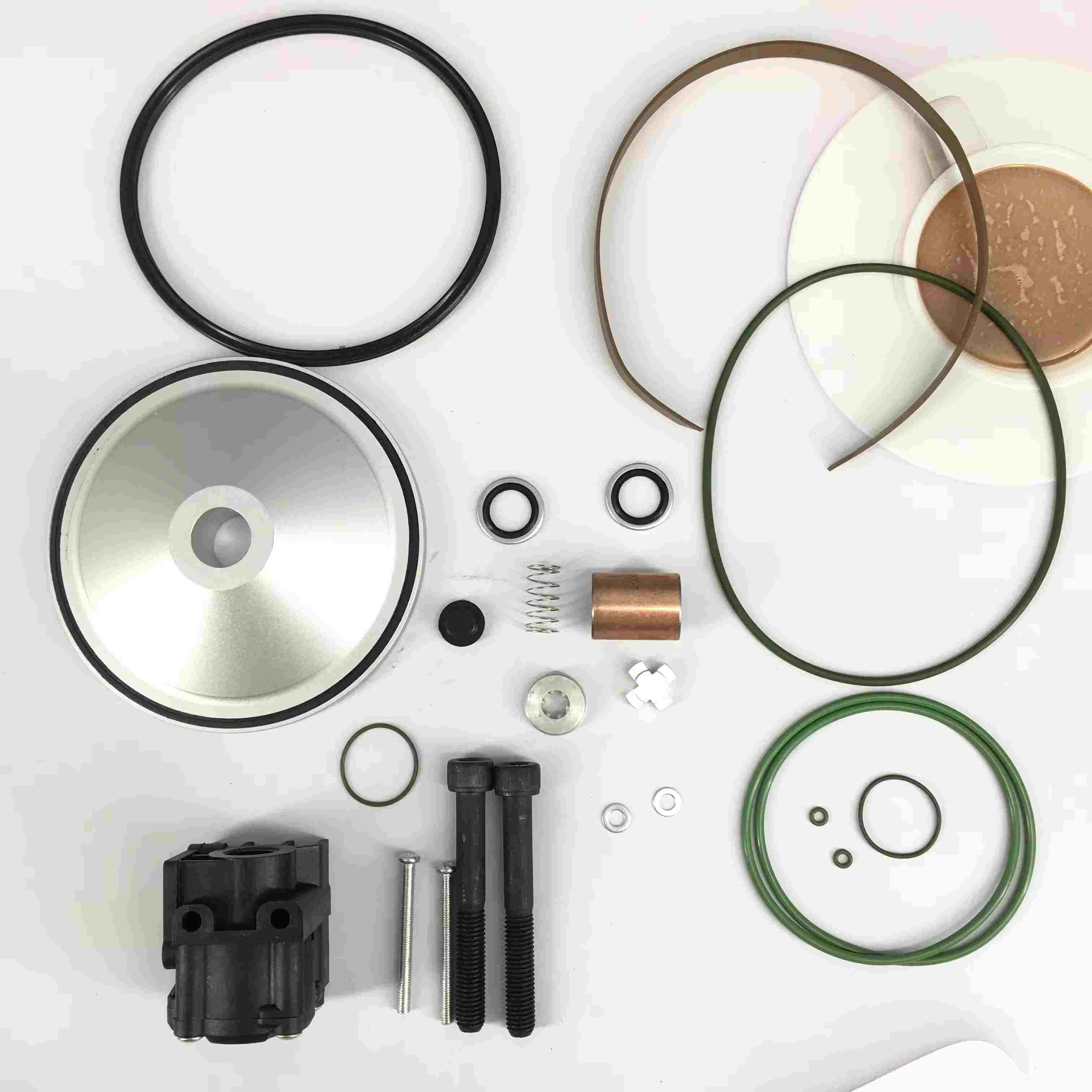

I. Pangunahing Mga Bahagi ng Atlas Copco Check Valve Kit Valve Body
Ito ay karaniwang gawa sa cast iron, cast steel o hindi kinakalawang na asero, na nagsisilbing pangunahing katawan ng daanan ng likido, na nagkokonekta sa port ng compressor na may downstream pipeline (tulad ng tangke ng imbakan), at kailangang makatiis ng mataas na naka-compress na presyon ng hangin (sa pangkalahatan 0.7-1.3 MPa).

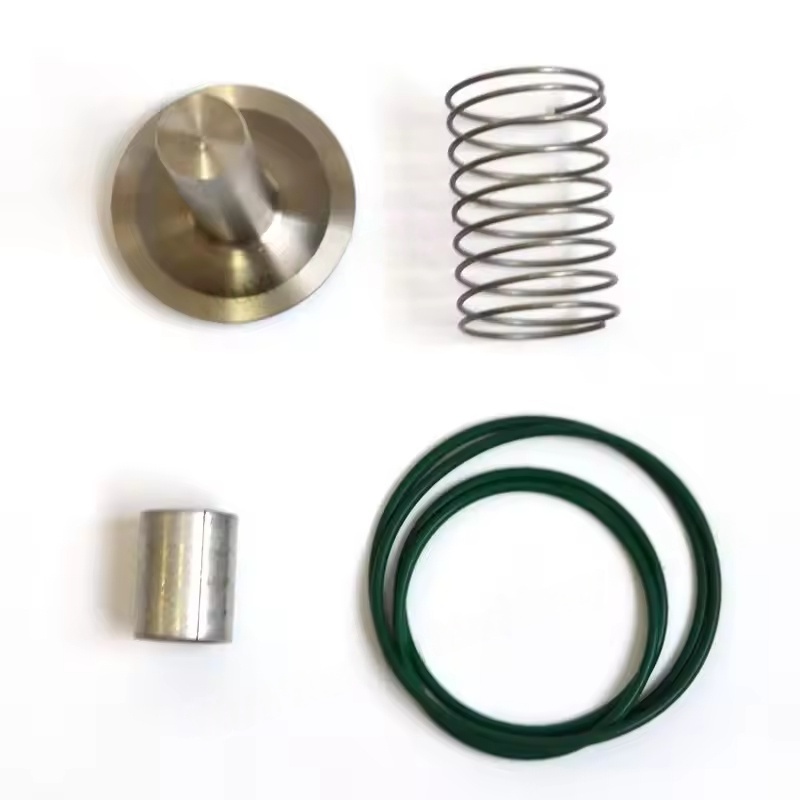

Valve Core (Valve Disc)
Kasama sa mga karaniwang form ang uri ng disc, uri ng piston o uri ng spherical. Ang materyal ay kadalasang nagsusuot ng mga metal na metal (tulad ng tanso, hindi kinakalawang na asero) o plastik ng engineering. Ito ay malapit na makipag -ugnay sa upuan ng balbula upang makamit ang pagbubuklod at maiwasan ang reverse flow ng gas.
Upuan ng balbula
Matatagpuan ito sa loob ng katawan ng balbula at makipag -ugnay sa valve core upang makabuo ng isang sealing ibabaw. Karaniwan, ang mga materyales na may mas mataas na tigas (tulad ng tanso, hindi kinakalawang na asero) ay ginagamit. Ang ilang mga disenyo ay maaaring isama ang mga singsing ng goma ng sealing upang mapahusay ang pagganap ng sealing. Tagsibol
Magbigay ng preload na puwersa upang mapanatiling sarado ang valve core. Kapag ang presyur ng tambutso ng tagapiga ay mas malaki kaysa sa kabuuan ng puwersa ng tagsibol at ang presyon ng likod ng agos, ang valve core ay itinulak nang bukas, at ang naka -compress na hangin ay dumadaan; Kapag huminto ang tagapiga, itinutulak ng tagsibol ang valve core pabalik sa orihinal na posisyon nito, pinutol ang landas ng daloy ng pagbabalik.
Mga Bahagi ng Auxiliary
Isama ang mga gabay na manggas (upang matiyak ang makinis na paggalaw ng valve core), mga singsing ng sealing (upang maiwasan ang pagtagas sa koneksyon sa pagitan ng katawan ng balbula at pipeline), bolt at nut (para sa pag -aayos ng sangkap), atbp.
Ii. Prinsipyo ng Paggawa ng Atlas Copco Check Valve Kit
Kapag tumatakbo ang tagapiga: ang mataas na presyon ng hangin na pinalabas ng tagapiga ay nagtagumpay sa puwersa ng tagsibol at ang presyon ng agos, na itinutulak ang valve core na malayo sa upuan ng balbula, at ang daloy ng hangin ay dumadaan sa balbula ng tseke at pumapasok sa air reservoir o kasunod na sistema.
Kapag huminto ang tagapiga o na -load: bumaba ang presyon ng tambutso, at itinutulak ng puwersa ng tagsibol ang sarado ng balbula, na hinaharangan ang pagbalik ng daloy ng naka -compress na hangin sa air reservoir sa tagapiga, pag -iwas sa rotor reverse rotation, pagpapadulas ng langis na dumadaloy sa air path, at iba pang mga problema.
III. Mga pangunahing kinakailangan sa teknikal ng Atlas Copco Check Valve Kit
Pag -sealing: Ang akma sa pagitan ng valve core at ang balbula ng balbula ay kailangang maging tumpak upang matiyak na walang pagtagas sa reverse direksyon. Kung hindi man, ito ay magiging sanhi ng pagbawas sa presyon ng system at isang pagtaas ng pagkonsumo ng enerhiya.
Bilis ng pagtugon: Kailangan itong buksan/isara nang mabilis upang mabawasan ang pagkawala ng presyon, lalo na kung ang tagapiga ay madalas na nagsisimula at humihinto, kailangan itong gumana nang maaasahan.
Ang katigasan laban sa pagsusuot: ang valve core, balbula upuan, at iba pang mga sangkap ay kailangang makatiis sa pangmatagalang pagguho ng naka-compress na hangin na maaaring maglaman ng mga bakas ng halaga ng langis at impurities.
Paglaban sa presyon: Ang katawan ng balbula ay kailangang makatiis ng 1.5-2 beses ang maximum na presyon ng maximum ng tagapiga upang maiwasan ang pag-crack.
