Ang istraktura at nagtatrabaho na prinsipyo ng separator ng langis ng langis para sa Atlas Copco G Series air compressors

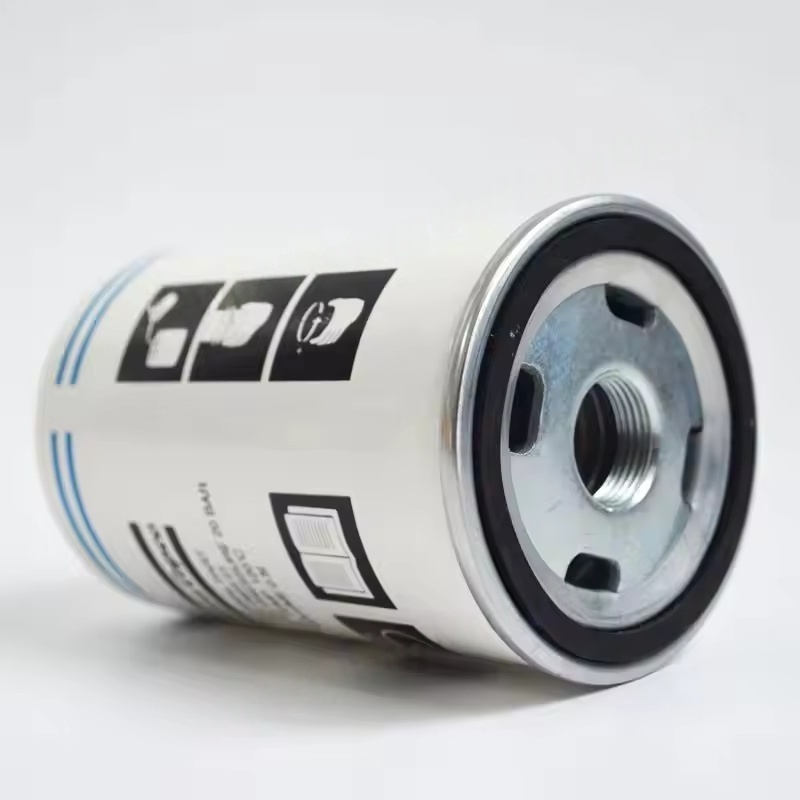

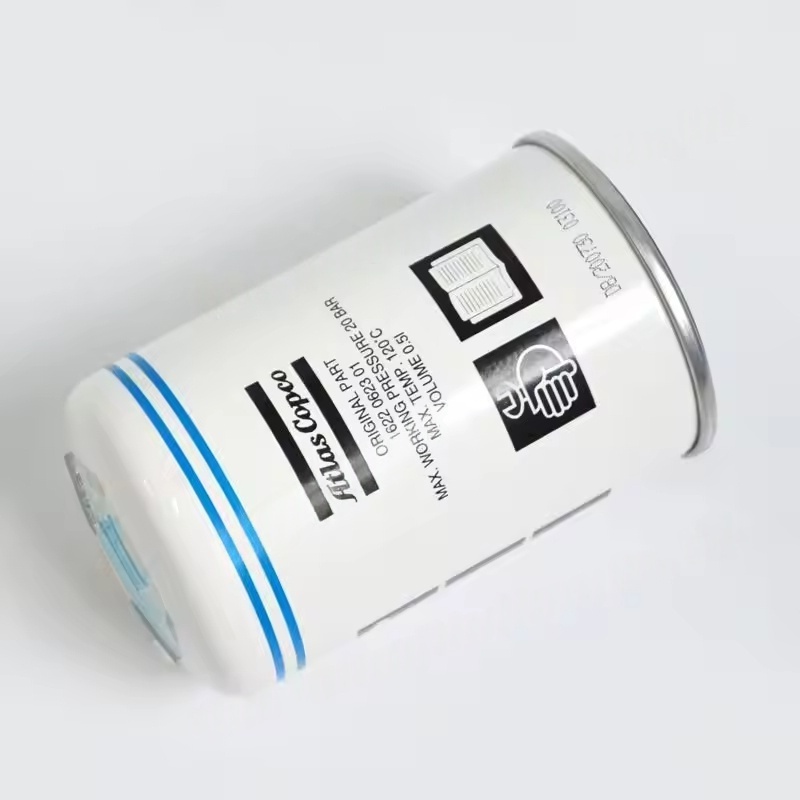

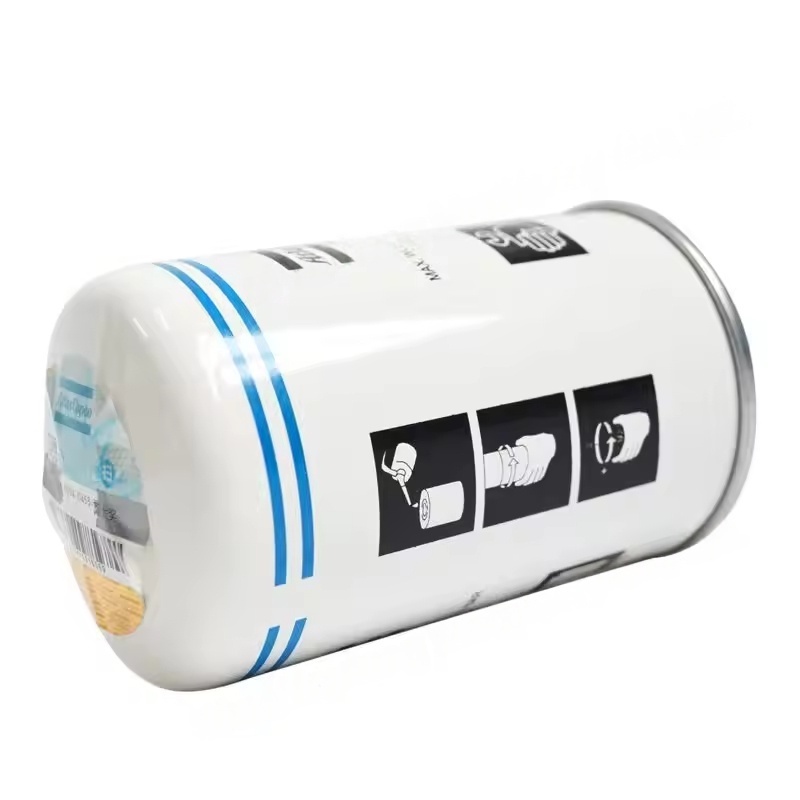

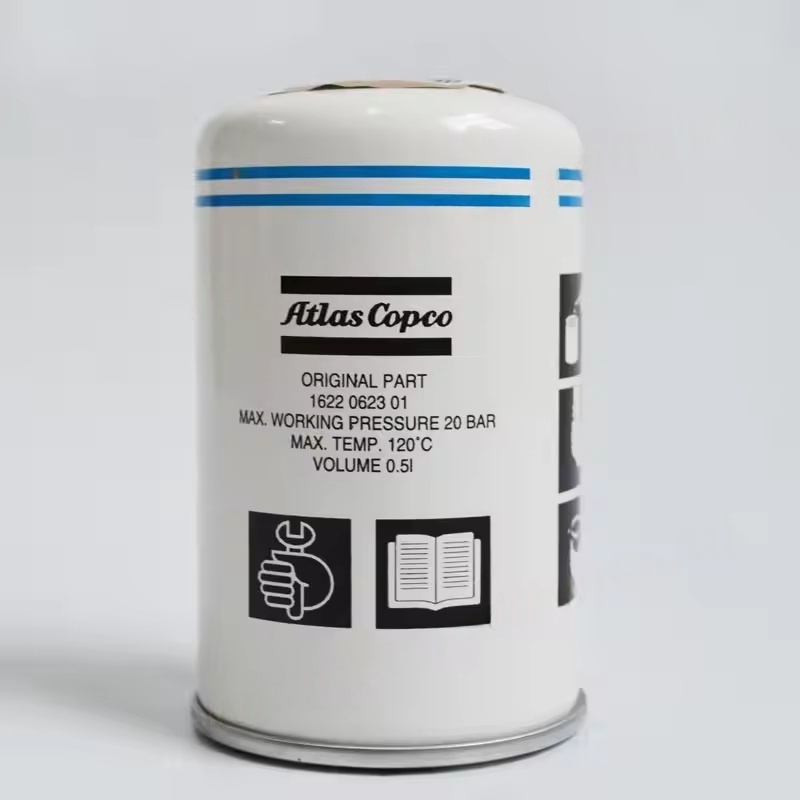

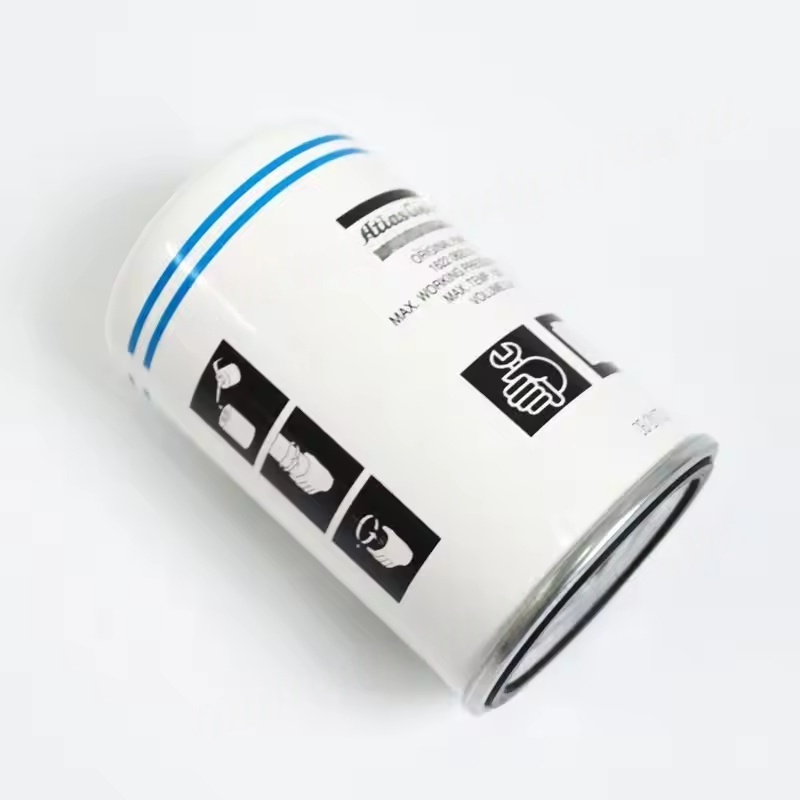

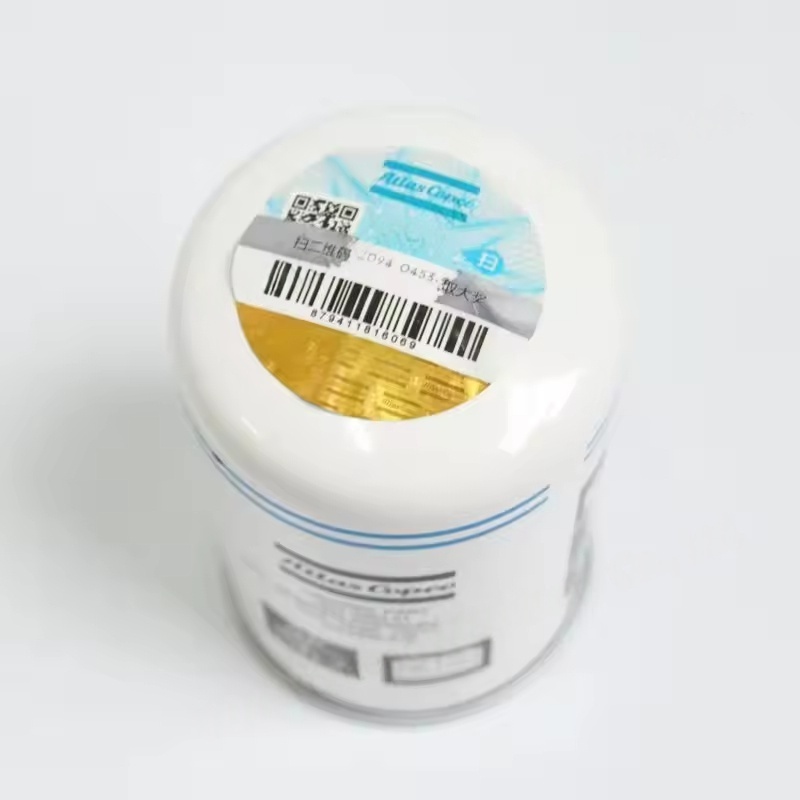

Komposisyon ng istruktura: Karaniwan itong binubuo ng isang paghihiwalay ng silindro, elemento ng filter (o sangkap ng paghihiwalay), balbula ng paglabas, gauge ng presyon, atbp.
Prinsipyo ng paghihiwalay: Gumagamit ito ng maraming mga epekto tulad ng sedimentation ng gravity, paghihiwalay ng sentripugal, at interception ng pagsasala. Kapag ang naka -compress na hangin na naglalaman ng ambon ng langis at kahalumigmigan ay pumapasok sa separator, ang mas malaking mga droplet ng langis at mga patak ng tubig ay makikipag -ayos sa ilalim ng impluwensya ng gravity, habang ang pinong langis ng ambon ay na -adsorbed at pinatawad ng elemento ng filter. Sa kalaunan, ang likido ng langis ay nagtitipon sa ilalim ng silindro at pinalabas sa pamamagitan ng isang awtomatiko o manu -manong balbula ng paglabas (para sa ilang mga modelo, ang hiwalay na langis ng lubricating ay maaaring ibalik sa tangke ng langis).
Mga katangian ng pagbagay at mga parameter
Mga naaangkop na modelo: partikular na idinisenyo para sa mga serye ng air air compressor (tulad ng G11-G160 at iba pang mga modelo), ang daloy ng pagproseso ay tumutugma sa dami ng tambutso ng kaukulang mga modelo (karaniwang 1.2-30 m³/min), at ang nagtatrabaho presyon ay inangkop sa maginoo na operating pressure ng ser serye (7-13 bar).
Ang kahusayan sa paghihiwalay: Ang mga de-kalidad na separator ng tubig-langis ay maaaring makamit ang isang kahusayan sa paghihiwalay ng higit sa 99% para sa mga partikulo ng langis, na tinitiyak na ang nilalaman ng langis sa outlet na naka-compress na hangin ay kinokontrol sa ibaba ng 5 ppm (para sa ilang mga modelo ng mataas na katumpakan, maaari itong maging mas mababa sa 0.5 ppm), na natutugunan ang mga kinakailangan ng pangkalahatang paggamit ng gas na pang-industriya.
Mga Dimensyon ng Interface: Naitugma sa tambutso na pipeline ng air compressor. Karaniwan, ito ay nasa anyo ng koneksyon ng flange o thread (tulad ng DN20-DN80). Ang mga tiyak na sukat ay nag -iiba sa dami ng tambutso ng random na modelo.
Mga puntos sa pagpapanatili at kapalit
Regular na kanal: Tiyakin na ang awtomatikong balbula ng kanal ay gumagana nang maayos at agad na ilalabas ang hiwalay na tubig upang maiwasan ang labis na akumulasyon na nakakaapekto sa epekto ng paghihiwalay (ang manu -manong kanal ay inirerekomenda ng hindi bababa sa isang beses sa isang araw). Palitan ang elemento ng filter: Ang elemento ng filter ng paghihiwalay ay isang pangunahing sangkap. Inirerekomenda na palitan ito tuwing 2000-4000 na oras (partikular na depende sa kahalumigmigan sa kapaligiran at nilalaman ng langis). Kung mayroong labis na pagkakaiba sa presyon sa pasilyo at outlet (karaniwang higit sa 0.5 bar) o kontaminasyon ng tubig sa tubig sa downstream na paggamit ng gas, suriin at palitan kaagad.
Paglilinis ng silindro: Sa panahon ng kapalit ng elemento ng filter, maaari mo ring linisin ang panloob na bahagi ng paghihiwalay ng silindro upang alisin ang mga mantsa ng langis at naipon na mga impurities, tinitiyak ang isang malinaw na puwang ng paghihiwalay.
