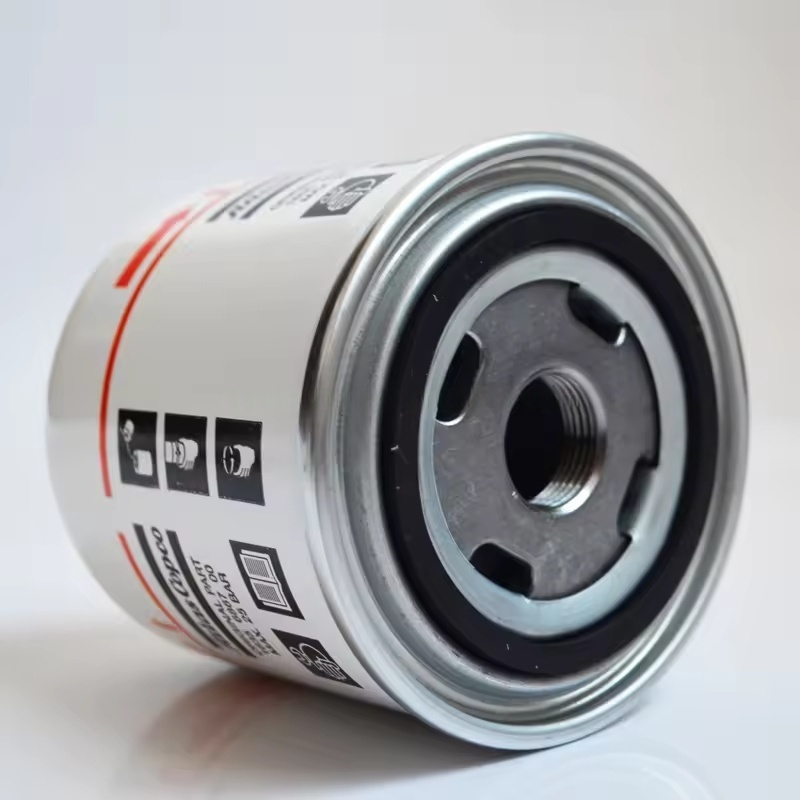

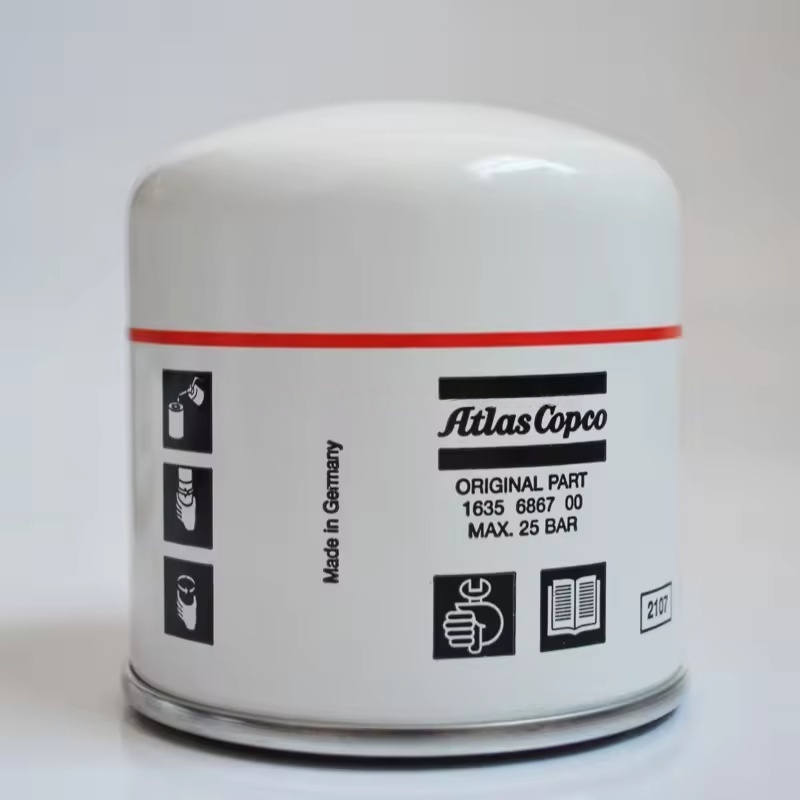

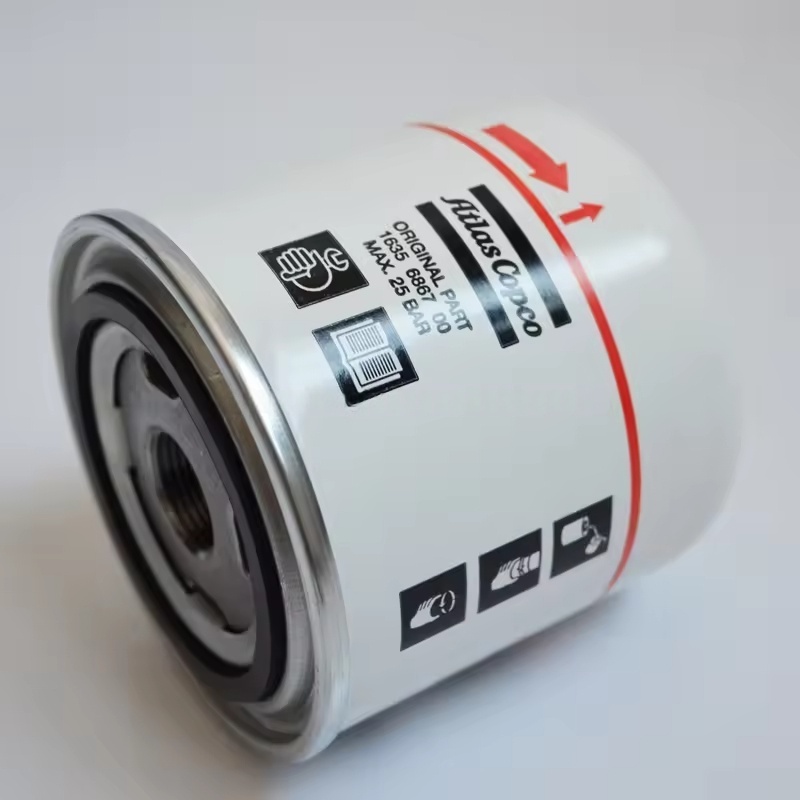

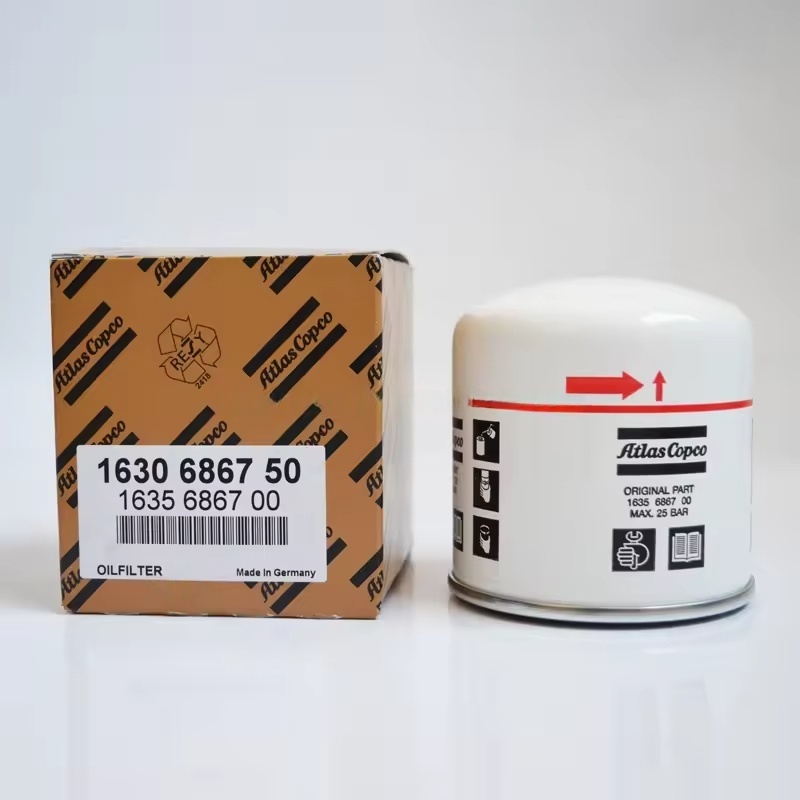

I. Prinsipyo ng Istraktura at Pag -filter ng Atlas Copco Air Compressor Oil Filter
Core Structure: Binubuo ng isang panlabas na shell (metal o mataas na lakas na plastik), elemento ng filter (materyal na filter), tseke ng balbula, at balbula ng bypass.
Elemento ng Filter: Karamihan ay nagpatibay ng isang pinagsama-samang istraktura ng salamin na pinagsama-samang filter na papel o metal mesh + filter na papel, na may katumpakan ng pagsasala ng karaniwang 10-20 μm, na may kakayahang mahusay na pagharang ng maliliit na impurities.
Suriin ang balbula: Pinipigilan ang pagbabalik ng langis ng lubricating mula sa filter sa panahon ng pag -shutdown, tinitiyak ang mabilis na pagtatatag ng pagpapadulas kapag nagsisimula ang makina sa susunod.
Bypass Valve: Awtomatikong magbubukas kapag ang elemento ng filter ay barado (ang pagkakaiba ng presyon ay lumampas sa 0.2-0.3 MPa), na nagpapahintulot sa hindi nabuong lubricating langis na dumaan sa pansamantalang upang maiwasan ang makina mula sa dry grinding dahil sa kakulangan ng langis.
Proseso ng Paggawa: Ang Lubricating Oil ay pumapasok sa filter mula sa pangunahing circuit ng langis ng makina, dumadaan sa elemento ng filter para sa pagsasala, at ang malinis na langis ay bumalik sa lugar ng pagpapadulas ng makina sa pamamagitan ng outlet, habang ang mga impurities ay mananatili sa elemento ng filter.
Ii. Naaangkop na mga modelo at pagtutukoy
Ang mga espesyal na modelo ay idinisenyo para sa iba't ibang mga serye ng mga air compressor, tulad ng GA Series (GA11-GA550), serye ng walang langis na ZR, serye ng variable na dalas ng ZT, atbp.
Halimbawa, ang mga compact na filter ng langis ay karaniwang ginagamit para sa mga maliliit na makina ng tornilyo, habang ang mga malalaking yunit ay gumagamit ng mga filter na mabibigat na langis na may mataas na daloy at kapasidad ng alikabok upang matiyak na ang kahusayan ng pag-filter ay tumutugma sa mga kinakailangan ng makina.
III. Mga Pamantayan sa Pag -ikot at Paghuhukom
Regular na ikot: Inirerekomenda na palitan ang isang beses bawat 2000-4000 na oras, pag-synchronize sa kapalit ng langis ng lubricating (ang bagong langis ay dapat mapalitan bago magdagdag ng bagong langis upang maiwasan ang kontaminasyon ng bagong langis ng mga lumang impurities ng filter).
Maagang mga senaryo ng kapalit:
Kapag ang mga labi ng metal sa lubricating oil ay makabuluhang tumataas dahil sa pagsusuot ng makina.
Kapag ang pagkakaiba ng presyon bago at pagkatapos ng filter ng langis ay lumampas sa tinukoy na halaga (karaniwang 0.2 MPa), ang balbula ng bypass ay madalas na bubukas (maaaring matukoy ng alarma ng makina).
Kapag ang operating environment ay malupit (tulad ng mataas na alikabok at mataas na temperatura), na nagiging sanhi ng pagpapadulas ng langis ng lubricating oil.
IV. Mga pangunahing punto para sa kapalit
Paghahanda sa Kaligtasan: Power off at idiskonekta ang supply ng kuryente, pakawalan ang presyon sa circuit ng langis, hintayin na lumalamig ang makina sa normal na temperatura, at maglagay ng isang lalagyan ng koleksyon ng langis sa ilalim ng filter ng langis.
Pagwawasak ng Old Filter: Gumamit ng isang espesyal na wrench upang i -unscrew ang lumang filter ng langis na counterclockwise. Bigyang -pansin ang pagtulo ng natitirang lubricating langis upang maiwasan ang polusyon sa kapaligiran.
Paglilinis at Inspeksyon: Linisin ang ibabaw ng sealing ng base ng filter ng langis, suriin para sa mga impurities, gasgas, o pagpapapangit upang matiyak ang isang maaasahang selyo.
Pag -install ng bagong filter:
Mag -apply ng isang maliit na halaga ng bagong lubricating oil sa goma sealing singsing ng bagong filter ng langis (upang mapahusay ang pagganap ng sealing).
Manu-manong tornilyo sa bagong filter ng langis hanggang sa ang singsing ng sealing ay nakikipag-ugnay sa base, pagkatapos ay higpitan ito ng 1/2-3/4 na liko (ayon sa tinukoy na metalikang kuwintas, karaniwang 25-35 N · m), pag-iwas sa labis na pagtataguyod at pagsira sa mga thread o singsing na sealing.
Suriin at kumpirmahin: Magdagdag ng bagong langis sa tinukoy na antas, simulan ang makina sa loob ng 5-10 minuto, suriin para sa pagtagas ng langis sa koneksyon sa pagitan ng filter ng langis at base, at obserbahan kung normal ang presyon ng langis.
