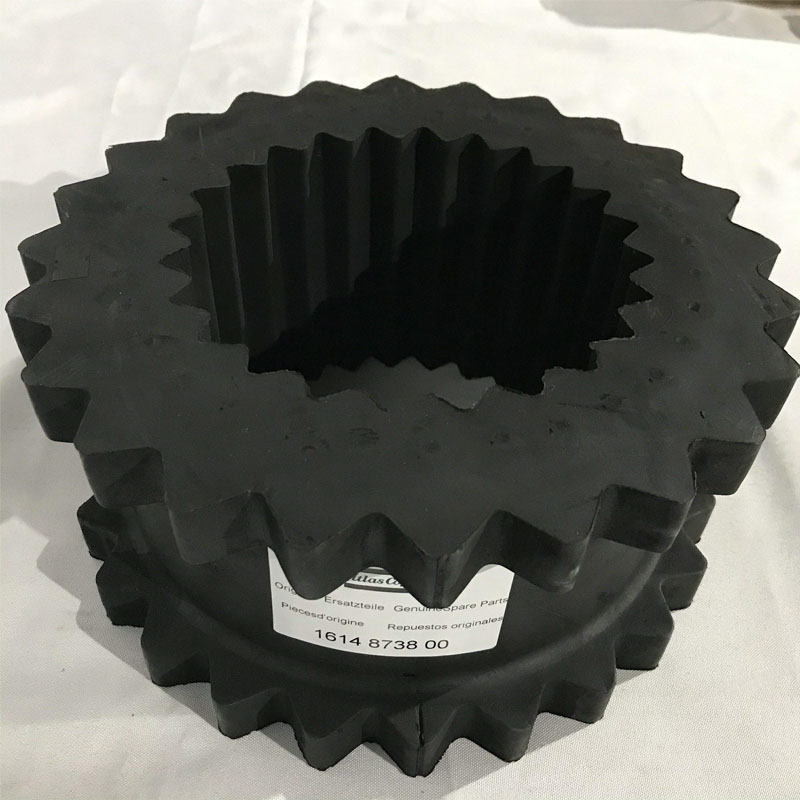

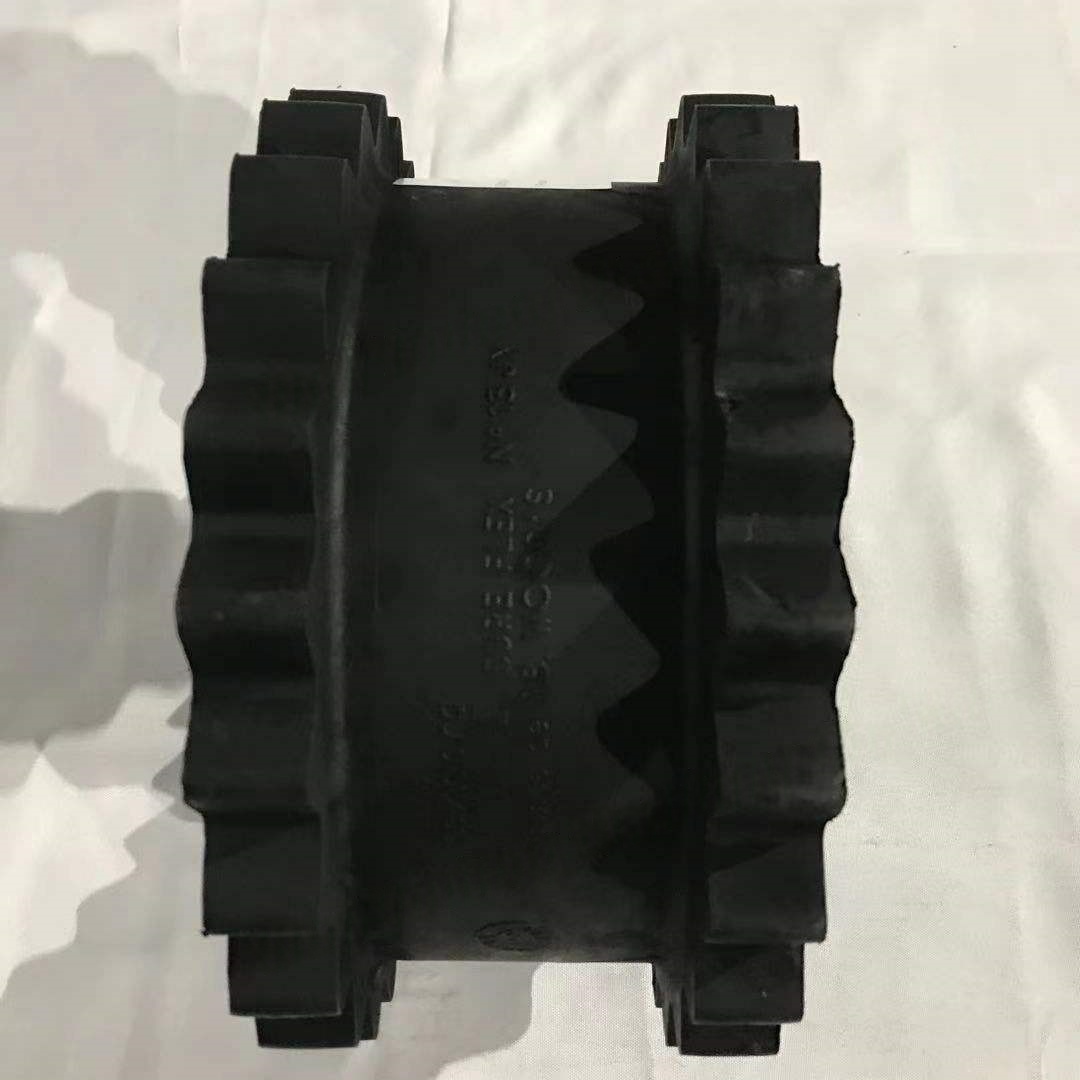

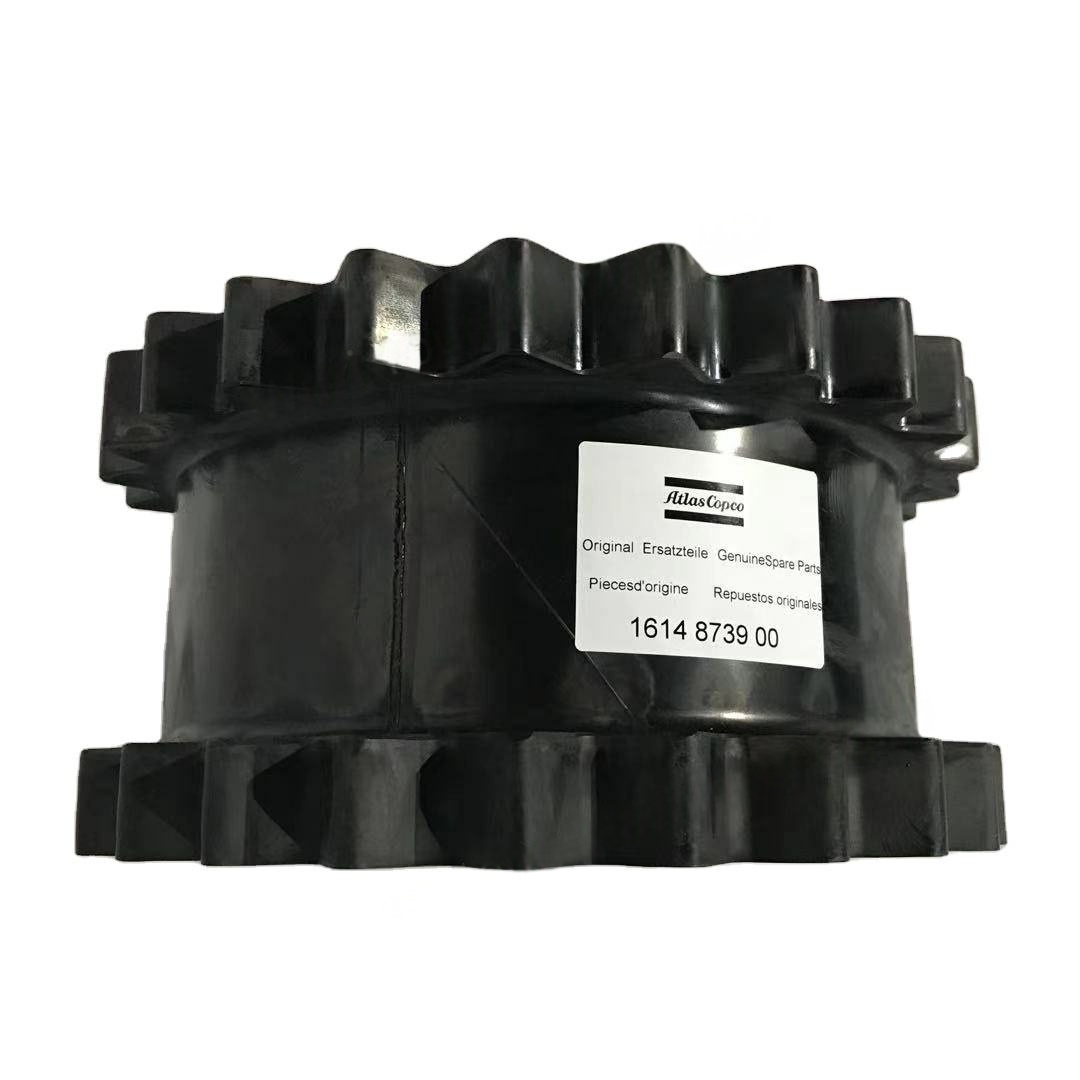

1614873900 Gear Flex Coupling Element Kit para sa Atlas Copco

Bakit bumabagsak ang nababaluktot na pagkabit ng air compressor gear?

1. Pagsusuot ng Surface ng ngipin (pinaka -karaniwan)

Sintomas: Ang kapal ng ngipin ay bumababa, ang pagkamagaspang sa ibabaw ng ngipin ay nagdaragdag, at sa mga malubhang kaso, nangyayari ang tulad ng pagsusuot.

Mga Dahilan:

Hindi sapat na pagpapadulas: hindi sapat na pagpapadulas ng dami ng langis o may edad na langis, na nagreresulta sa direktang pakikipag -ugnay at alitan sa pagitan ng mga ibabaw ng ngipin.

Ang panghihimasok sa impurities: Ang pagkabigo ng sealing, alikabok at metal na mga particle ay pumapasok sa pagitan ng mga ngipin, tumindi ang nakasasakit na pagsusuot.

Labis na pag -load: Ang aktwal na metalikang kuwintas ay lumampas sa na -rate na halaga ng pagkabit, na nagiging sanhi ng labis na stress sa pakikipag -ugnay sa mga ibabaw ng ngipin.

Ang offset na lumampas sa pamantayan: Ang maling pag -misalignment ng dalawang shaft (axial / radial / angular) ay nagiging sanhi ng hindi pantay na pag -load sa mga ibabaw ng ngipin, na humahantong sa pinalakas na lokal na pagsusuot.

2. Pagdikit ng ngipin sa ngipin

Sintomas: Ang metal sa ibabaw ng ngipin ay natutunaw at mga welds dahil sa mataas na temperatura, na bumubuo ng mga grooves.

Mga Dahilan:

Mataas na bilis at mabibigat na pag -load: Ang alitan sa mga ibabaw ng ngipin ay bumubuo ng init sa mataas na bilis ng pag -ikot, na nagiging sanhi ng pagkalagot ng film ng langis.

Pagkabigo ng Lubrication: Hindi sapat na pagpapadulas ng lagkit ng langis o hindi magandang pagganap ng anti-adhesion.

Materyal na Mismatch: Ang pagkakaiba -iba ng tigas sa pagitan ng panloob at panlabas na ngipin ay napakaliit (ang perpektong pagkakaiba ay HRC 5 - 10).

3. Bolt Fracture

Sintomas: Ang pagkonekta ng mga bolts (lalo na ang mga counter ng bolts ng butas) ay nakakaranas ng mga bali ng pagkapagod.

Mga Dahilan:

Hindi sapat na pre-tightening force: Ang pagkabigo na higpitan ayon sa tinukoy na metalikang kuwintas sa panahon ng pag-install, na nagiging sanhi ng mga bolts na sumailalim sa alternating load.

Ang pagkabigo na hawakan ang pag -loosening sa oras: Ang panginginig ng boses ay humahantong sa pag -loosening ng bolt, tumindi ang konsentrasyon ng stress.

Kakulangan sa materyal: hindi sapat na lakas ng mga bolts o pagkakaroon ng mga bitak at iba pang mga depekto.

4. Pag -iipon at pagtagas ng mga singsing ng sealing

Sintomas: Paglabas ng Lubricating Oil, Visible Oil Stains sa labas ng pagkabit.

Mga Dahilan:

Mataas na temperatura: pangmatagalang operasyon sa kapaligiran ng mataas na temperatura, goma sealing singsing na edad at tumigas.

Ang kaagnasan ng kemikal: Ang kaagnasan ng mga singsing ng sealing sa pamamagitan ng pagpapadulas ng mga additives ng langis o media sa kapaligiran (tulad ng acidic gas).

Hindi wastong pag -install: Ang mga singsing ng sealing ay scratched o magulong sa pag -install.

5. Mga bitak na pagkapagod

Sintomas: Ang mga bitak ay lilitaw sa semi-coupling o intermediate na manggas, karaniwang sa ugat ng ngipin o keyway.

Mga Dahilan:

Madalas na START-STOP: Madalas na pagsisimula ng kagamitan ay bumubuo ng mga naglo-load na epekto.

Resonance: Ang likas na dalas ng pagkabit ay malapit sa dalas ng panginginig ng boses ng kagamitan, na nagdudulot ng resonance.

Depekto ng Materyal: May mga butas ng hangin, mga pagsasama ng slag, atbp sa paghahagis, nagiging mapagkukunan ng mga bitak.

Ii. Pagtatasa ng Kaso

Kaso 1: labis na pagsusuot ng ibabaw ng ngipin

Background: Pagkatapos ng isang taon ng operasyon, ang kapal ng ngipin ng pagkabit ng isang halaman ng kemikal ay nadagdagan ng 20% ​​(normal na ≤ 10%).

Mga Dahilan:

Maling pagpili ng langis ng lubricating (masyadong mababang grade grade), hindi makagawa ng isang epektibong film ng langis.

Walang aparato sa pag -alis ng alikabok na naka -install sa air intake, ang alikabok ay pumasok sa pagkabit ng interior.

Kaso 2: Breakage ng mga bolts na nagdudulot ng pag -shutdown ng makina

Background: Ang mga bolts ng pagkabit ng isang air compressor sa isang tiyak na minahan ay sinira nang sunud -sunod na 3 beses, na nagreresulta sa pagkawala ng humigit -kumulang na 50,000 yuan sa bawat oras dahil sa pag -shutdown.

Mga Dahilan:

Sa panahon ng pag-install, ang isang metalikang kuwintas ay hindi ginamit, at ang pre-tightening force ay hindi sapat (umaabot lamang sa 60% ng tinukoy na halaga).

Ang mga regular na tseke sa pag -loosening ng mga bolts ay hindi isinasagawa, na humahantong sa pagkapagod ng pagkapagod.

Kaso 3: Pag -sealing ng pag -iipon ng singsing at pagtagas ng langis

Background: Ang pagsasama ng air compressor ng isang tiyak na pabrika ng pagtitina ay na -replenished na may lubricating oil bawat linggo, ngunit madalas na nag -trigger ng mga alarma sa kakulangan ng langis.

Dahilan:

Ang kagamitan ay nagpapatakbo sa isang kapaligiran na 80 ℃ sa loob ng mahabang panahon, at ang singsing na sealing nitrile goma ay may edad at basag.

Ang langis ng lubricating ay naglalaman ng matinding presyon ng mga additives, na nagpapabilis sa kaagnasan ng goma.
