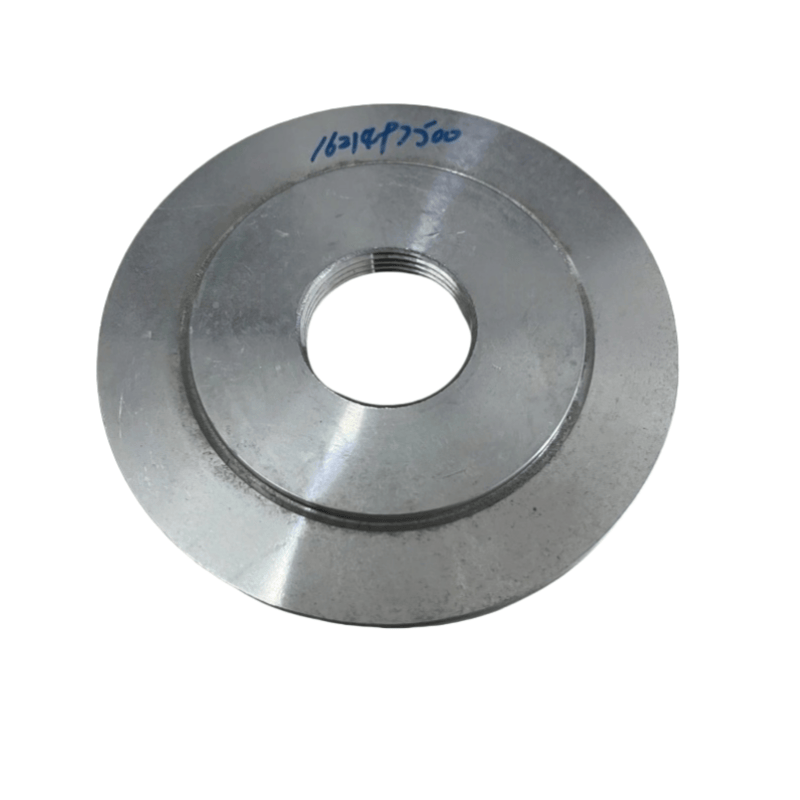

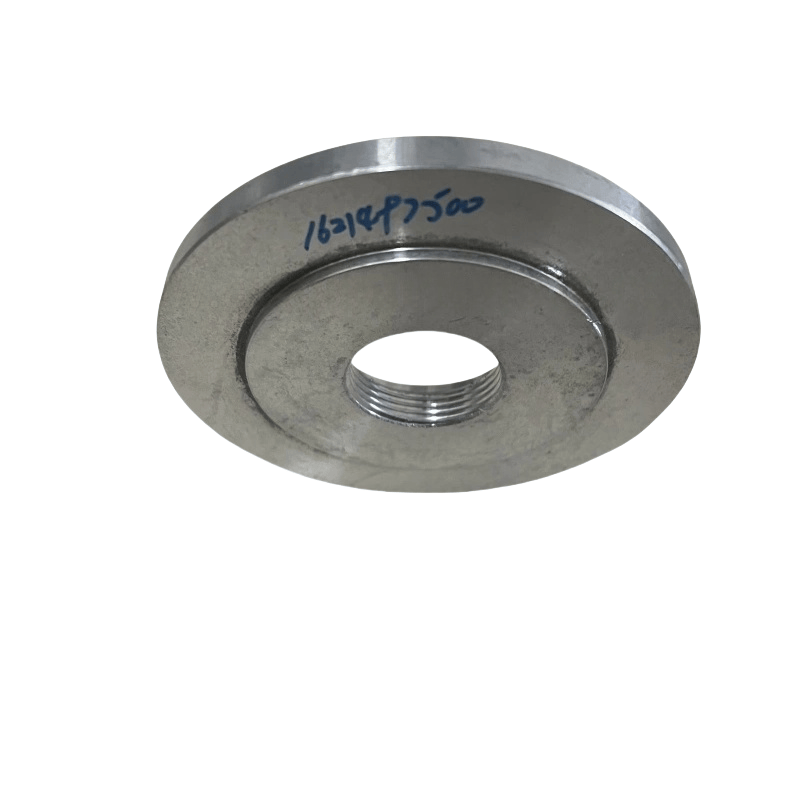

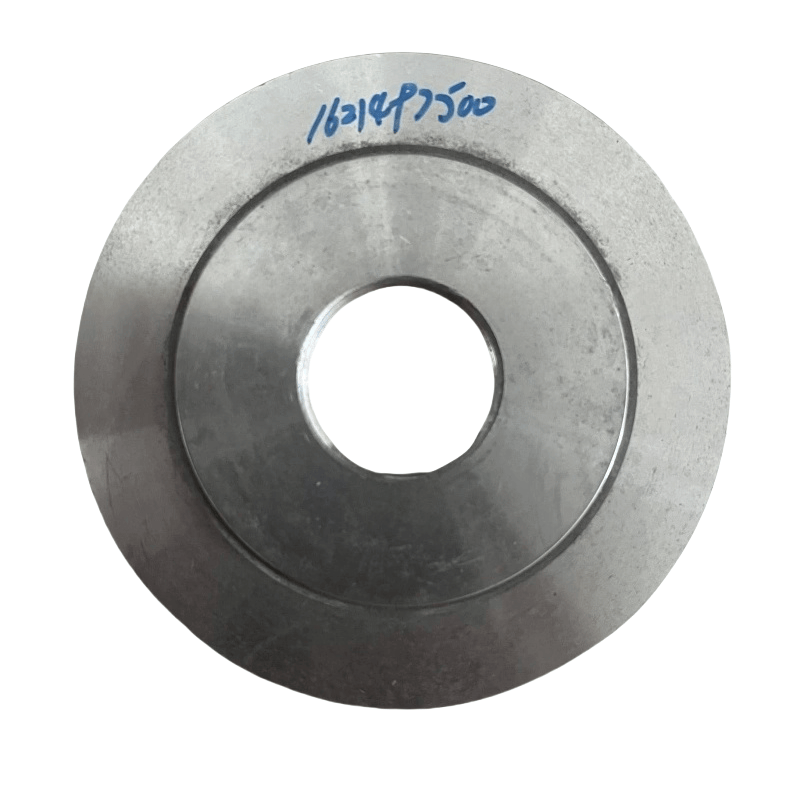

Atlas copco air compressor pressure valve cover plate pangunahing pag -andar
Ang pagbubuklod at presyon ng presyon: Ito ay selyadong may katawan ng balbula sa pamamagitan ng mga elemento ng sealing (tulad ng mga gasket, O-singsing), na bumubuo ng isang saradong lukab na maaaring makatiis sa presyon ng naka-compress na hangin (karaniwang naaayon sa sistema ng pagtatrabaho ng system, 0.7 ~ 1.6 MPa), na pumipigil sa pagtagas ng gas.
Pagprotekta sa mga panloob na sangkap: Saklaw at pinoprotektahan ang mga panloob na sangkap ng balbula ng presyon (tulad ng mga cores ng balbula, bukal, dayapragms, atbp.) Upang maiwasan ang alikabok, langis, at iba pang mga impurities mula sa pagpasok at nakakaapekto sa pagiging sensitibo ng balbula.
Pag -aayos at pagpoposisyon: Naayos ito sa katawan ng balbula na may mga bolts upang matiyak na ang mga panloob na sangkap (tulad ng mga bukal, mga balbula ng balbula) ay nasa tamang posisyon, na ginagarantiyahan ang kawastuhan ng operasyon ng presyon ng presyon.
Tulong sa Paghahatid ng Pressure: Ang ilang mga takip na plato ay idinisenyo na may mga butas ng presyon o mga channel, na maaaring ilipat ang presyon ng system sa dayapragm o piston sa loob ng balbula, na tumutulong sa pagsasakatuparan ng mga pag -andar ng regulasyon ng presyon.
Karaniwang mga istraktura at tampok
Komposisyon ng istruktura:
Pangunahing katawan: Karamihan sa mga metal sheet (tulad ng cast iron, aluminyo haluang metal, carbon steel) sa pamamagitan ng panlililak o paghahagis, na may isang tiyak na kapal (karaniwang 3 ~ 10mm) upang matiyak ang kapasidad na nagdadala ng presyon.
Mga butas ng koneksyon: Maramihang mga butas ng bolt ay ipinamamahagi nang circumferentially para sa pag -aayos sa katawan ng balbula; Ang sentro ay maaaring magkaroon ng isang butas ng pagmamasid (na may isang transparent na takip) o isang interface ng presyon.
Sealing Groove: Ang magkasanib na ibabaw sa pagitan ng takip ng takip at ang katawan ng balbula ay karaniwang may isang singsing na hugis ng sealing groove para sa pag-install ng mga gasket o o-singsing.
Pag -uuri (sa pamamagitan ng kaukulang uri ng balbula ng presyon):
Pressure Pagpapanatili ng Valve Cover Plate: Naka-install sa presyon na nagpapanatili ng balbula sa outlet ng separator ng langis-gas, nakatiis ito sa panloob na presyon ng separator upang matiyak na ang system ay nagtatatag ng sapat na presyon bago pinahintulutan ang naka-compress na hangin na maging output.
Pag -alis ng balbula ng takip ng balbula: Ginamit upang makontrol ang paglo -load/pag -load ng air compressor, ang takip na plato ay kailangang makipagtulungan sa isang dayapragm o piston upang maipadala ang mga signal ng presyon at makamit ang pagbubukas at pagsasara ng balbula.
Kaligtasan ng takip ng balbula ng plato: Pinoprotektahan ang tagsibol at balbula ng balbula sa loob ng balbula sa kaligtasan upang matiyak na ang kaligtasan ng balbula ay maaaring mapagkakatiwalaang tumalon at mapawi ang presyon kapag naganap ang overpressure.
Mga pangunahing parameter at materyales
Mga pangunahing mga parameter:
Mga Dimensyon: panlabas na diameter, ang diameter ng bilog na pamamahagi ng bolt, at ang laki ng sealing groove ay kailangang ganap na maitugma sa katawan ng balbula upang matiyak ang pag -install ng sealingity.
Kapasidad na nagdadala ng presyon: Kailangang matugunan ang nagtatrabaho presyon ng kaukulang balbula ng presyon (tulad ng plate na takip ng balbula ng kaligtasan ay kailangang makatiis ng higit sa 1.1 ~ 1.2 beses ang sistema na na-rate ang presyon).
Ang katumpakan ng ibabaw: Ang pagiging flat at pagkamagaspang ng magkasanib na ibabaw ay kailangang matugunan ang mga pamantayan (karaniwang ang flatness ≤ 0.1mm/m, pagkamagaspang RA ≤ 3.2μm), pag -iwas sa pagtagas dahil sa hindi magandang pagdirikit.
Mga karaniwang materyales:
Cast iron (HT250): Mababang gastos, mahusay na katigasan, na angkop para sa mababang presyon (≤1MPA), mga hindi nakakaugnay na kapaligiran.
Aluminyo haluang metal (ADC12): magaan na timbang, lumalaban sa kaagnasan, na madalas na ginagamit sa mga medium-sized na mga valves ng presyon ng air compressor.
Carbon Steel (Q235 o 45# bakal): Mataas na lakas, angkop para sa high-pressure (> 1MPA) na mga balbula ng presyon, ang ilan ay nangangailangan ng galvanization o pagpipinta para sa pag-iwas sa kalawang.
