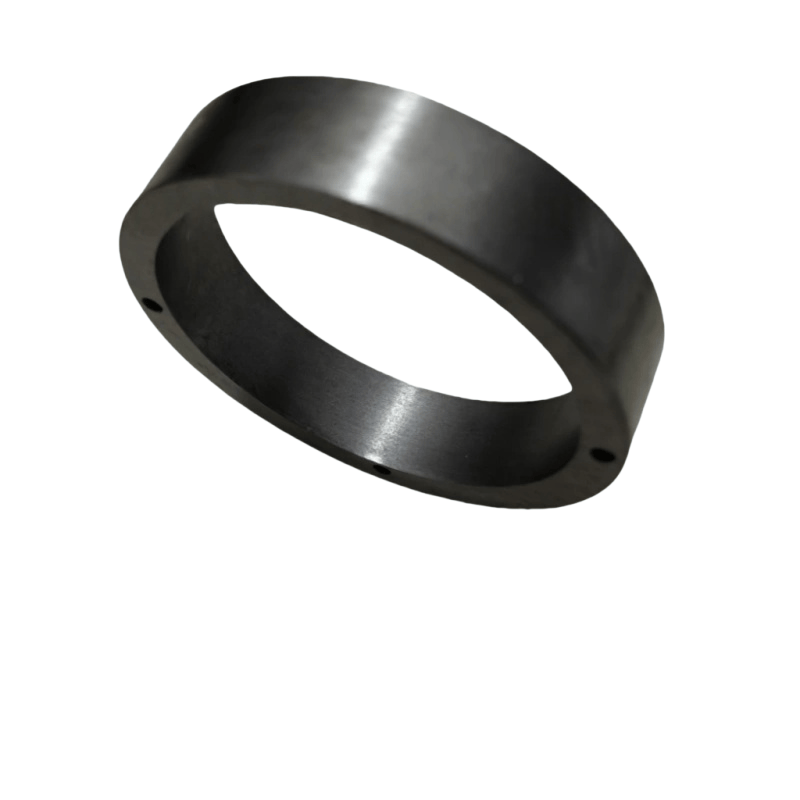

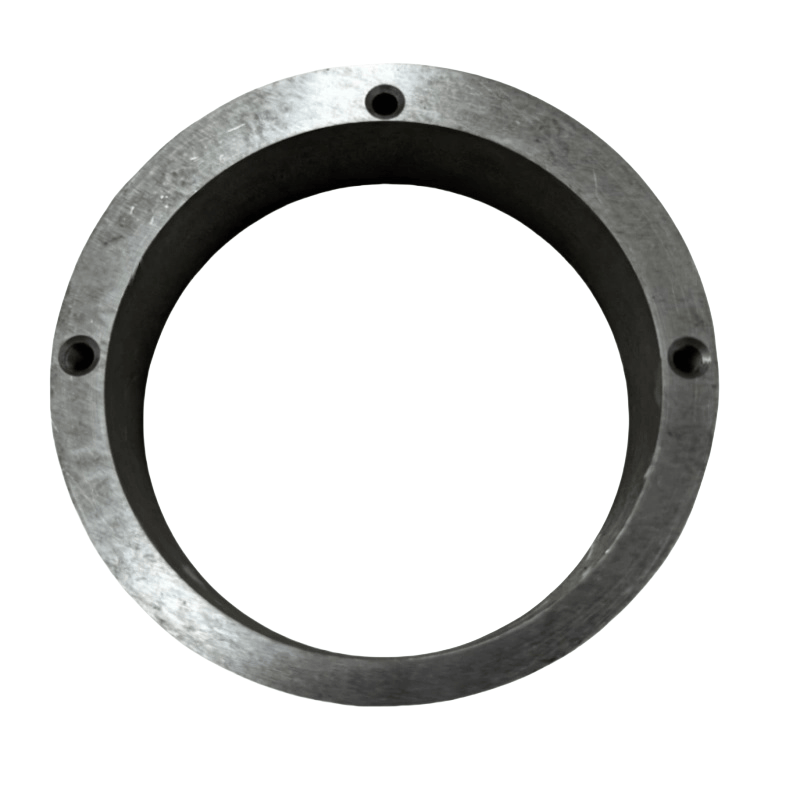

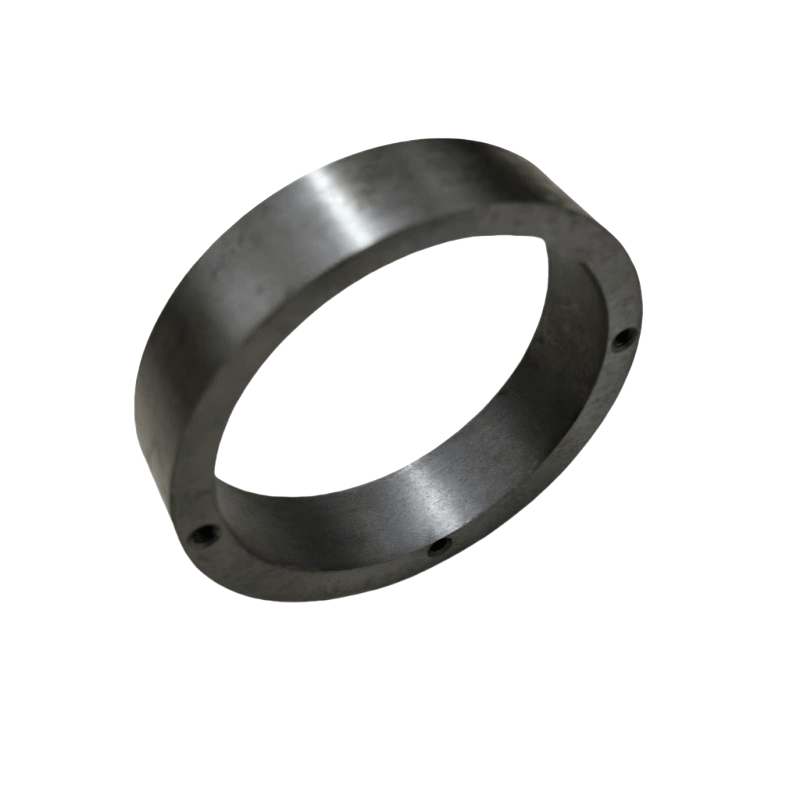

Ang mga pangunahing pag -andar ng Atlas Copco's eccentric singsing
Mga espesyal na bahagi ng sealing: Sa mga di-pabilog na magkasanib na ibabaw ng air compressor (tulad ng mga puntos na hindi pabilog na koneksyon sa pagitan ng katawan ng silindro at ang takip ng takip, at ang mga punto ng koneksyon ng mga hindi regular na mga lukab), ang mga espesyal na hugis na singsing ay punan ang mga gaps at nakamit ang pagbubuklod sa pamamagitan ng tumpak na pagtutugma sa mga contact na ibabaw, na pumipigil sa gas o pagtagas ng langis.
Tiyak na pagpoposisyon at limitasyon: Sa mga espesyal na posisyon ng pag-install ng mga sangkap tulad ng mga rotors, bearings, at piston, ang mga espesyal na hugis na singsing ay maaaring limitahan ang axial o radial displacement ng mga sangkap, tinitiyak ang kanilang paggalaw sa loob ng dinisenyo na saklaw at pag-iwas sa pagkagambala sa iba pang mga bahagi.
Ang pagsipsip ng buffering at shock: Ang ilang mga nababanat na materyal na hugis na mga singsing na hugis (tulad ng goma o pinagsama-samang mga materyales) ay maaaring sumipsip ng panginginig ng boses at pagkabigla sa panahon ng operasyon, pagbabawas ng ingay at pagsusuot, at pagprotekta sa mga bahagi ng pag-aasawa ng katumpakan.
Paggabay at Pagsuporta: Sa mga hindi pamantayang mga tilapon ng mga gantimpala na mga bahagi ng paggalaw tulad ng mga piston at slider, ang mga espesyal na hugis na singsing ay maaaring magbigay ng matatag na mga pag-andar ng gabay, tinitiyak ang kawastuhan at kinis ng paggalaw.
Mga karaniwang uri at mga sitwasyon ng aplikasyon

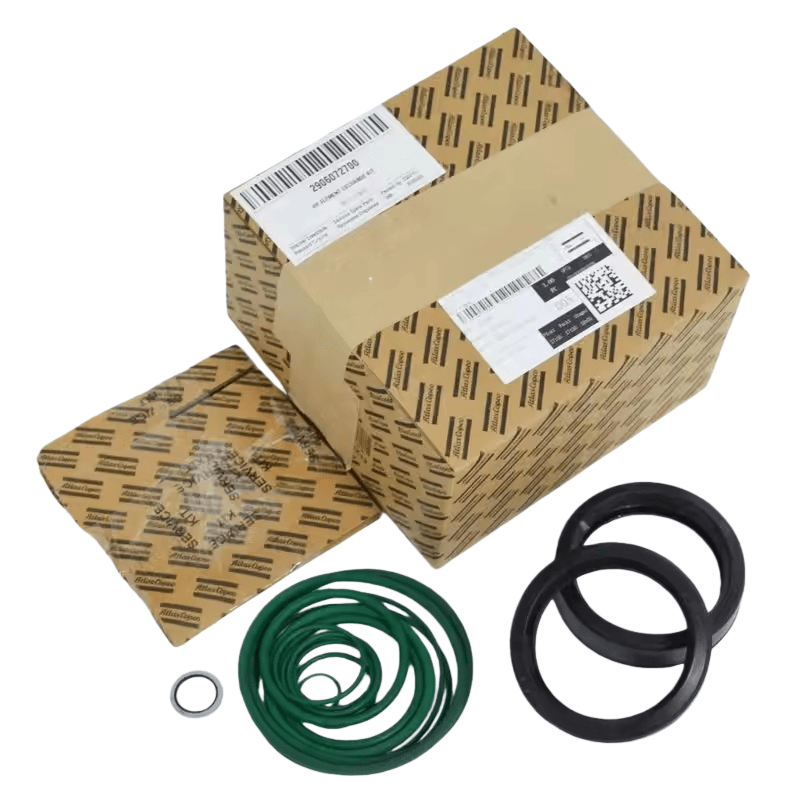

Pag-sealing ng mga espesyal na hugis na singsing
Istraktura: Ang cross-section ay karamihan sa trapezoidal, hugis-wedge, o hindi regular na mga hugis na may mga labi, at ang mga materyales ay karaniwang lumalaban sa langis, polytetrafluoroethylene (PTFE), o mga materyales na pinagsama-samang mga metal.
Application: Ang mga espesyal na hugis na sealing grooves sa dulo ng takip ng air air compressor, hindi pabilog na magkasanib na ibabaw sa pagitan ng takip ng silindro at silindro na katawan ng piston-type air compressor, mga espesyal na interface ng separator ng langis, atbp.
Mga Tampok: Ang hugis ay ganap na naitugma sa sealing groove, nakamit ang pagbubuklod sa pamamagitan ng pagpapapangit ng compression, na angkop para sa mga hindi pamantayang sealing na ibabaw.
Pagpoposisyon ng mga espesyal na hugis na singsing
Istraktura: Karamihan sa mga gawa sa metal (tulad ng carbon steel, hindi kinakalawang na asero), ang cross-section ay maaaring hugis-L, T-shaped, o stepped, na may tumpak na dimensional na pagpapaubaya.
Application: Axial Positioning ng Double Screw Rotor, Gap Adjustment ng Bearing Seat at Housing, Component Separation sa Crankcase, atbp.
Mga Tampok: Magandang katigasan, mataas na dimensional na kawastuhan (ang pagpapaubaya ay karaniwang ≤ ± 0.02mm), tinitiyak ang katumpakan ng kamag -anak na posisyon ng mga sangkap.
Buffering mga espesyal na hugis na singsing
Istraktura: Ginawa ng mga nababanat na materyales (tulad ng nitrile goma, polyurethane), ang cross-section ay maaaring guwang o may mga grooves, na may isang tiyak na kapasidad ng compression.
Application: Mga lugar ng buffering sa pagitan ng mga plate ng balbula at mga upuan ng balbula, sa pagitan ng takip ng piston at silindro, mga punto ng koneksyon ng mga sangkap na may panginginig ng boses.
Mga Tampok: Maaaring sumipsip ng enerhiya ng epekto, bawasan ang mahirap na pakikipag -ugnay sa pagitan ng mga bahagi ng metal, at mas mababang ingay at pagsusuot.
Gabay sa mga espesyal na hugis na singsing
Istraktura: Ginawa ng mga materyales na lumalaban sa pagsusuot (tulad ng haluang metal na tanso, grapayt-infiltrated cast iron), ang panloob na butas o panlabas na bilog ay mga hindi pamantayang hugis (tulad ng elliptical, singsing na hugis na may mga pangunahing puwang).
Application: Pag-uudyok ng paggalaw ng paggalaw ng mga espesyal na hugis na piston, mga bahagi ng suporta ng mga eccentric shafts, atbp.
Mga Tampok: Mababang koepisyent ng friction, mahusay na paglaban sa pagsusuot, tinitiyak ang kinis ng mga hindi pamantayang paggalaw ng paggalaw.
Mga pangunahing parameter at materyales
Mga pangunahing mga parameter:
Mga Dimensyon ng Hugis: Kailangang ganap na maitugma sa lukab o uka ng posisyon ng pag-install, kabilang ang mga sukat ng espesyal na hugis na cross-section (tulad ng haba, lapad, anggulo, atbp.).
Ang katumpakan ng pagpapaubaya: lalo na ang dimensional na pagpapaubaya at pagpapahintulot sa posisyon ng hugis ng mga ibabaw ng pag -aasawa (tulad ng parallelism, perpendicularity), na direktang nakakaapekto sa epekto ng sealing o pagpoposisyon.
Pagganap ng Paggawa: Piliin ang naaangkop na materyal batay sa mga kinakailangan ng mga kondisyon ng pagtatrabaho (hal., -20 ℃ ~ 150 ℃ Karaniwan, paglaban sa presyon 0.7 ~ 2MPa, paglaban sa pagsusuot, atbp.).
Mga karaniwang materyales:
Mga Materyales ng Metal: Carbon Steel (para sa pagpoposisyon), hindi kinakalawang na asero (para sa paglaban sa kaagnasan), haluang metal na tanso (para sa gabay na lumalaban sa pagsusuot), na angkop para sa mga senaryo na may mataas at mataas na katumpakan.
Mga materyales na hindi metal: goma na lumalaban sa langis (para sa pagbubuklod, buffering), polytetrafluoroethylene (para sa mababang-friction sealing), mga pinagsama-samang materyales (tulad ng composite ng metal + goma, pagsasama-sama ng katigasan at pagkalastiko).
Mga Punto ng Pag -install
Mga Pag -iingat sa Pag -install:
Ang posisyon ng pag-install ng espesyal na hugis na singsing ay natatangi, at dapat itong nakaposisyon nang mahigpit ayon sa pagguhit ng pagpupulong upang maiwasan ang mga pagkakamali sa pag-install o misalignment (ang ilang mga espesyal na hugis na singsing ay may direksyon).
Bago i -install, linisin ang mga burr at impurities sa mga ibabaw ng pag -aasawa. Para sa nababanat na mga espesyal na hugis na singsing, iwasan ang paggamit ng matalim na mga tool upang mahigpit at maging sanhi ng mga gasgas o luha. Para sa mga metal na hugis na singsing na metal, ang pansin ay dapat bayaran sa clearance sa pagitan nila. Kung ang mga ito ay masyadong masikip, maaaring maging sanhi ng mga paghihirap sa pagpupulong o sangkap na jamming; Kung ang mga ito ay masyadong maluwag, makakaapekto ito sa kawastuhan sa pagpoposisyon.
