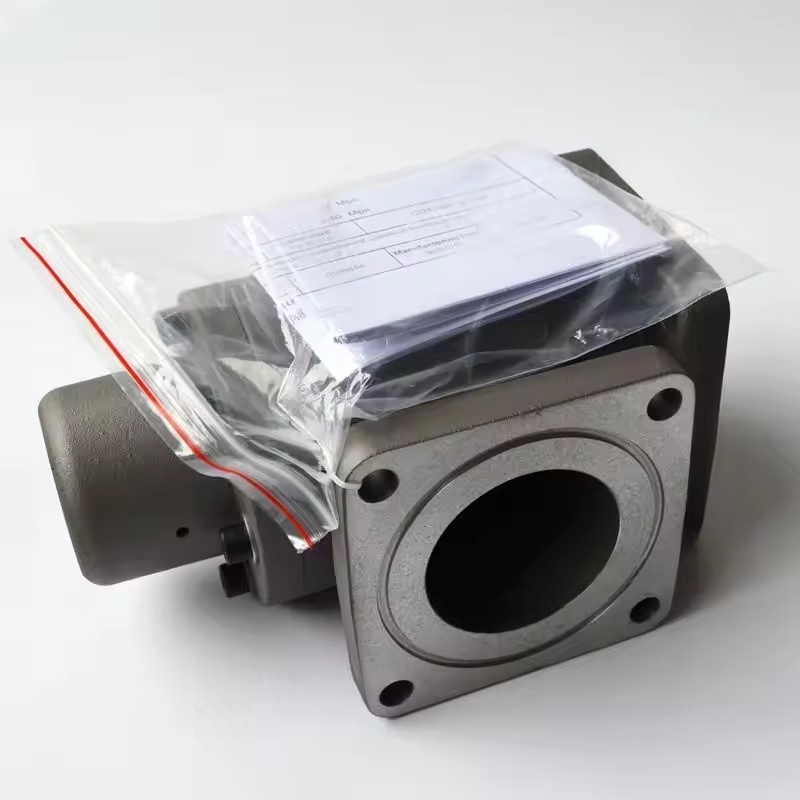

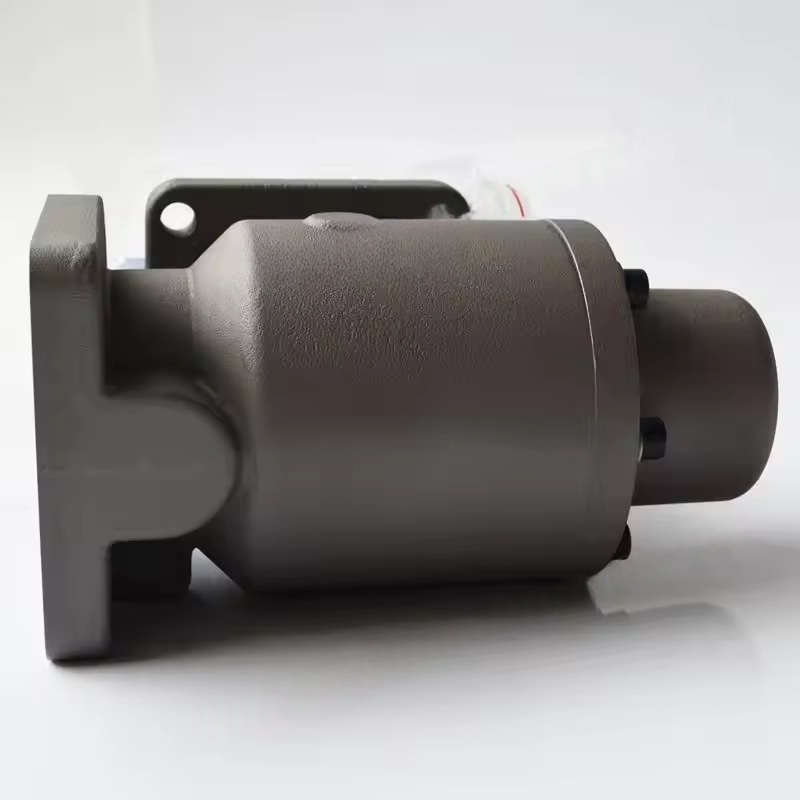

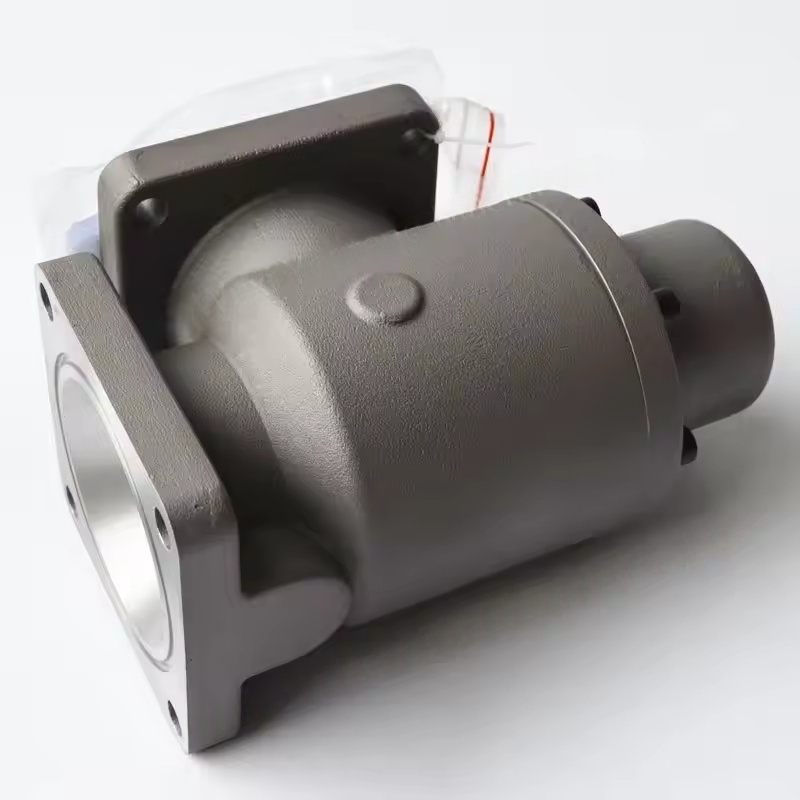

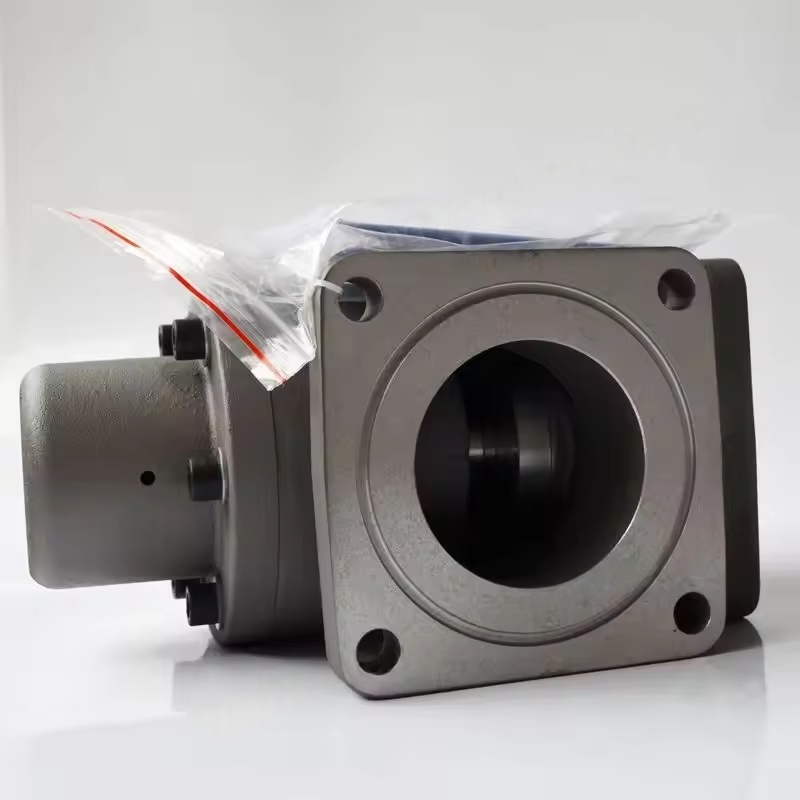

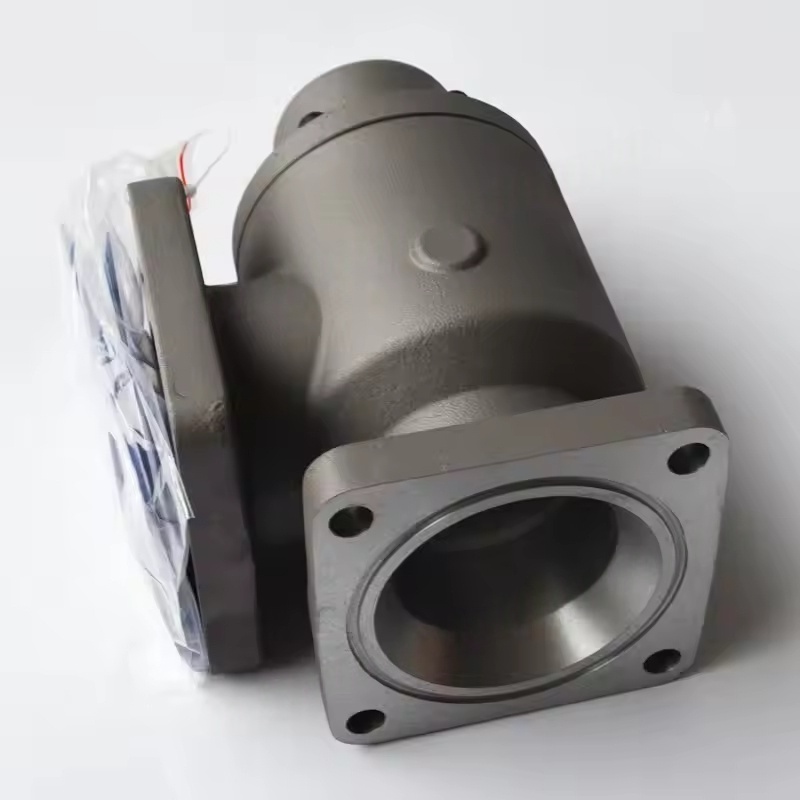

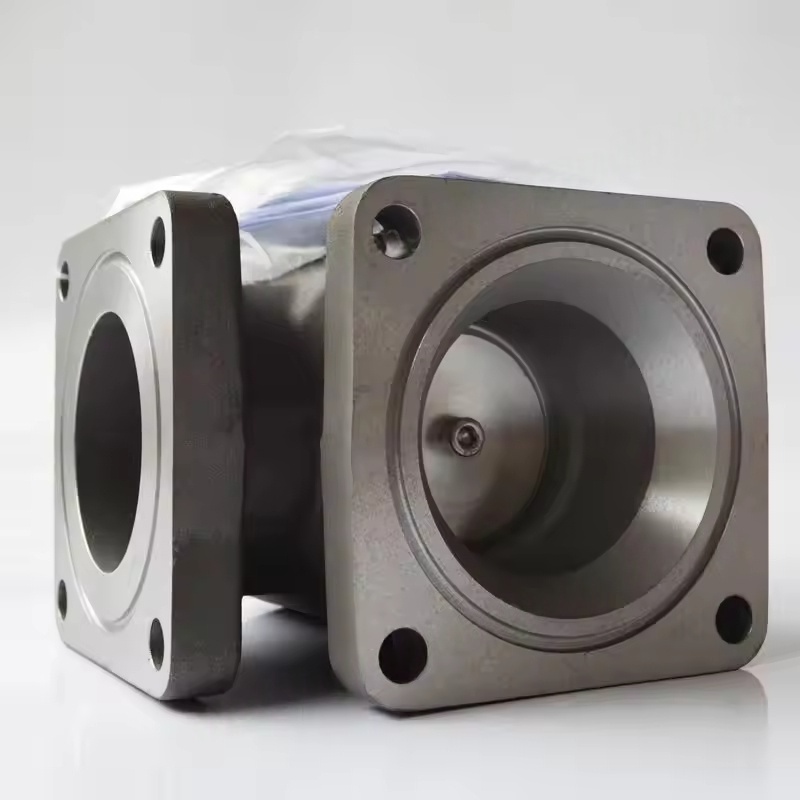

Ang istraktura at prinsipyo ng pagtatrabaho ng minimum na presyon ng balbula ng presyon ng Atlas Copco screw compressor
Component Composition: Karaniwan itong kasama ang balbula ng katawan, valve core (uri ng piston o uri ng dayapragm), tagsibol, mga elemento ng sealing, interface ng presyon ng presyon, at balbula ng bypass at iba pang mga sangkap na pantulong.
Mekanismo ng Paggawa: Matapos magsimula ang tagapiga, kapag naabot ng presyon ng system ang itinakdang halaga (sa pangkalahatan 4-5 bar), ang valve core ay nagtagumpay sa puwersa ng tagsibol at magbubukas, na nagpapahintulot sa naka-compress na hangin na pumasok sa downstream system; Kapag huminto ang tagapiga o ang presyon ay mas mababa kaysa sa itinakdang halaga, ang valve core ay sarado sa ilalim ng pagkilos ng puwersa ng tagsibol, na pinipigilan ang daloy ng gas mula sa pag -agos pabalik, habang pinapanatili ang presyon sa separator ng langis upang matiyak na ang langis ng lubricating ay maaaring maayos na ikakalat (itulak sa pangunahing yunit ng pagkakaiba ng presyon). Core function
Itaguyod ang minimum na presyon: Tiyakin na palaging may sapat na presyon sa separator ng langis upang payagan ang langis ng lubricating na pumasok sa sistema ng pagpapadulas sa pamamagitan ng pagkakaiba sa presyon, pag -iwas sa host mula sa paggiling dry dahil sa kakulangan ng langis.
Garantiyang Paghihiwalay ng Oil-Gas: Ang sapat na presyon ng system ay isang kinakailangan para sa mahusay na operasyon ng separator ng langis, na tinitiyak na ang langis ng ambon ay maaaring ganap na ma-condense at hiwalay.
Maiiwasan ang Backflow: Kapag isinara ang makina, hadlangan ang naka -compress na hangin mula sa pipeline ng agos mula sa pag -agos pabalik sa host upang maiwasan ang pag -reversal o panloob na mga sangkap na naapektuhan.
Pag -aalis ng Proteksyon: Ang ilang mga modelo ay nagsasama ng mga pag -iilaw ng mga pag -andar, pagpapanatili ng isang mababang presyon ng system sa panahon ng pag -alis upang mabawasan ang pagkonsumo ng enerhiya.
Mga katangian ng pagbagay at mga parameter
Setting ng Presyon: Ang set pressure ay nag -iiba nang bahagya para sa iba't ibang mga modelo. Ang mga karaniwang machine ng tornilyo ay karaniwang mayroong 4-5 bar, habang ang mga modelo ng high-pressure (tulad ng serye ng ZT) ay maaaring mas mataas (6-8 bar). Ang mga tiyak na halaga ay dapat na tinukoy sa manu -manong kagamitan.
Pagtutugma ng daloy: Idisenyo ang diameter batay sa dami ng tambutso ng tagapiga upang matiyak ang maliit na pagkawala ng presyon sa buong pag -load (karaniwang ≤ 0.2 bar). Ang mga karaniwang sukat ng interface ay DN25-DN100 (flange o may sinulid na koneksyon).
Pagpili ng materyal: Ang katawan ng balbula ay kadalasang gawa sa cast iron o cast steel, ang valve core ay gumagamit ng metal na lumalaban sa metal, at ang elemento ng sealing ay isang goma na lumalaban sa langis (NBR) o PTFE, na angkop para sa naka-compress na hangin na naglalaman ng kapaligiran ng langis at isang temperatura ng pagtatrabaho na 80-120 ℃.
Karaniwang mga pagkakamali at pagpapanatili
Karaniwang mga problema:
Natigil ang Valve Core: Dahil sa kontaminasyon ng langis o mga impurities, ang balbula ay hindi mabubuksan o isara nang normal, na nagreresulta sa hindi normal na presyon (masyadong mataas o hindi makabangon) at nabawasan ang dami ng tambutso.
Pagkabigo ng Sealing: Ang pag -iipon at pagsusuot ng elemento ng sealing ay humantong sa pagtagas, na mabilis na bumababa ang presyon ng system pagkatapos ng pag -shutdown.
Pagkapagod ng tagsibol: Ang nabawasan na pagkalastiko ay nagiging sanhi ng pagbaba ng presyon, na nakakaapekto sa mga epekto ng pagpapadulas at paghihiwalay.
Mga puntos sa pagpapanatili:
Regular (iminungkahing bawat 8000-16000 na oras) i-disassemble at malinis, alisin ang kontaminasyon ng langis at mga deposito ng carbon, at suriin ang kondisyon ng elemento ng balbula at elemento ng sealing.
Palitan ang mga elemento ng sealing ng may edad at pagod na mga bukal upang matiyak na ang balbula ay nagpapatakbo nang may kakayahang umangkop.
Kapag nag -install, bigyang -pansin ang direksyon (ang daluyan ng daloy ng daloy ay dapat na naaayon sa pagmamarka ng balbula ng katawan), at ang ibabaw ng sealing ay dapat na malinis at patag.
