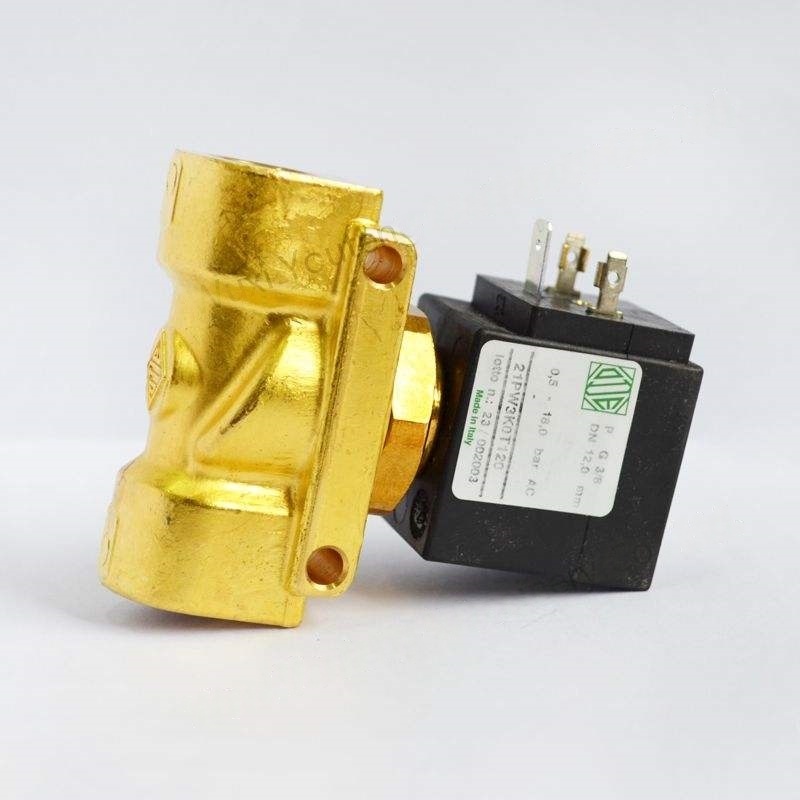

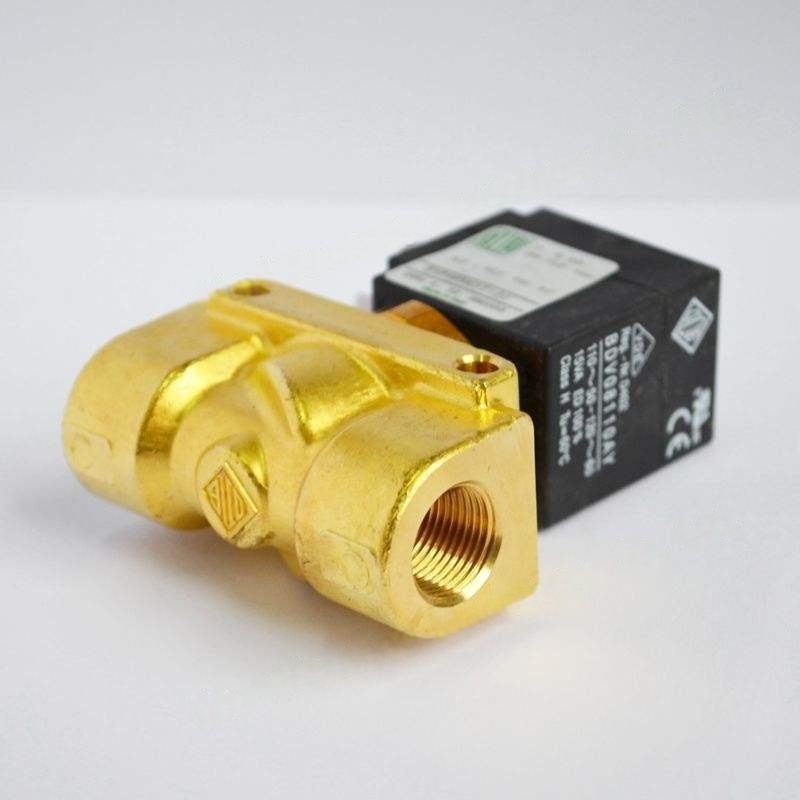

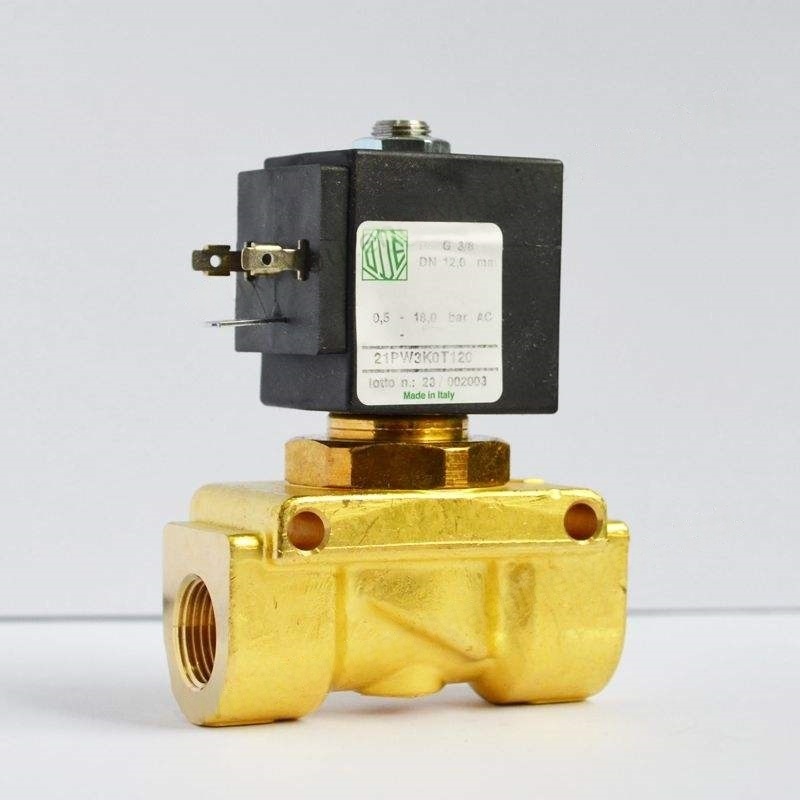

Atlas Copco Inverter Solenoid Valve GA37VSD Metal Model 1089058009 para sa mga pang -industriya na compressor

Pangunahing mga pag -andar at layunin

Dinamikong regulasyon ng presyon

Ang variable na dalas ng air compressor ay nag-aayos ng bilis ng motor sa real time ayon sa demand sa pagtatapos ng gas-consuming, habang ang variable na dalas ng solenoid valve ay tumutugon nang magkakasabay sa mga signal ng control system. Sa pamamagitan ng pag -regulate ng dami ng paggamit (tulad ng pagkontrol sa pagbubukas ng antas ng balbula ng paggamit) at ang dami ng langis ng pagbabalik, ang presyon ng system ay palaging pinapanatili sa loob ng hanay ng hanay, pag -iwas sa pagbabagu -bago ng presyon na sanhi ng mga pagkakaiba -iba ng pag -load.

Paglo -load / Pag -aalis ng Paglipat

Kapag nagbabago ang demand ng gas, ang solenoid valve ay tumatanggap ng mga tagubilin mula sa variable na dalas ng controller at mabilis na lumipat sa katayuan ng balbula:

Kapag naglo -load, ang channel ng paggamit ay binuksan upang payagan ang hangin na pumasok sa silid ng compression;

Kapag nag -load, sarado ang paggamit o venting channel, binabawasan ang hindi kinakailangang pagkonsumo ng kuryente.

Auxiliary control para sa paghihiwalay ng langis-gas

Sa tornilyo na uri ng variable na dalas ng air compressor, ang ilang mga valves ng solenoid ay ginagamit upang makontrol ang daloy ng langis ng langis ng separator ng langis-gas upang matiyak na ang pagpapadulas ng sirkulasyon ng langis ay tumutugma sa proseso ng compression, pagpapabuti ng kahusayan ng paghihiwalay ng langis-gas.

Pag -link sa Kaligtasan

Naka -link sa mga sensor ng presyon, mga sensor ng temperatura, atbp., Kapag ang mga hindi normal na kondisyon tulad ng overpressure o overtemperature ay nangyayari sa system, ang solenoid valve ay maaaring mabilis na tumugon sa pamamagitan ng pagputol ng paggamit o pagbubukas ng relief valve upang maprotektahan ang kaligtasan ng kagamitan.

Istraktura at tampok

Mabilis na tugon: Paggamit ng high-frequency electromagnetic drive, ang oras ng paglipat ng balbula ay maikli (karaniwang sa saklaw ng millisecond), na may kakayahang matugunan ang mabilis na mga kinakailangan sa regulasyon ng bilis ng variable frequency system.

Ang lumalaban sa media: Ang materyal na katawan ng balbula ay kadalasang tanso o hindi kinakalawang na asero, at ang mga sangkap ng sealing ay gumagamit ng nitrile goma, fluororubber), na may kakayahang umangkop sa nagtatrabaho na kapaligiran ng pinaghalong langis-gas sa air compressor.

Kakagamit: Ang mga pagtutukoy ng boltahe ay karamihan sa DC24V (katugma sa variable na dalas ng controller), ang laki ng interface ay idinisenyo ayon sa modelo ng air compressor upang matiyak ang isang selyadong koneksyon sa pipeline system.

Disenyo ng mababang pagkonsumo ng kuryente: Ang ilan ay nagpatibay ng mga coil na nagse-save ng enerhiya upang mabawasan ang pagkonsumo ng enerhiya sa panahon ng pangmatagalang kapangyarihan-on, naaayon sa konsepto na nagse-save ng enerhiya ng variable frequency system.

Karaniwang mga pagkakamali at pagpapanatili

Natigil o hindi gumagana

Mga Dahilan: Ang langis at impurities sa naka -compress na hangin ay sumunod sa balbula ng balbula o upuan ng balbula, na nagiging sanhi ng balbula na mabibigo na magbukas o magsara nang normal; coil aging o maluwag na mga kable.

Paggamot: I -disassemble at linisin ang valve core at valve seat, alisin ang mga impurities; Suriin ang halaga ng paglaban ng coil (karaniwang dapat itong nasa loob ng nominal range), ayusin ang mga kable o palitan ang coil.

Leakage

Mga Dahilan: Ang mga sangkap ng pag -sealing ay pagod o edad, o ang mga ibabaw ng sealing ng valve core at balbula ng balbula ay scratched.

Paggamot: Palitan ang mga sangkap na lumalaban sa langis, giling at ayusin ang ibabaw ng sealing (sa mga malubhang kaso, palitan ang katawan ng balbula).

Pagkaantala ng tugon

Mga Dahilan: Hindi matatag na boltahe ng supply ng kuryente o pagkapagod ng panloob na tagsibol sa katawan ng balbula.

Paggamot: Suriin ang linya ng supply ng kuryente upang matiyak na natutugunan ng boltahe ang mga kinakailangan; Palitan ang may edad na tagsibol.
