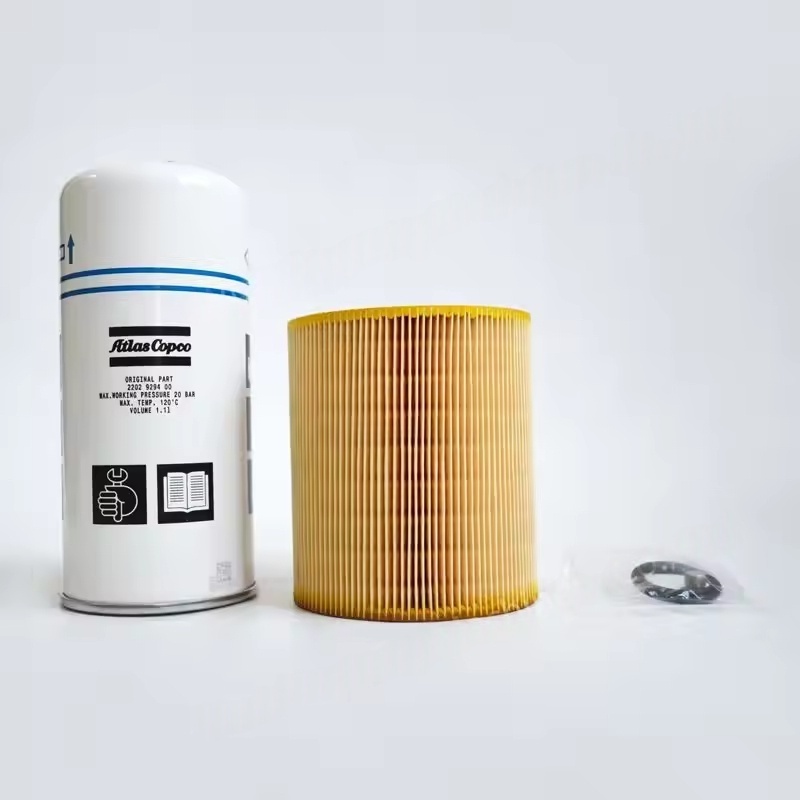

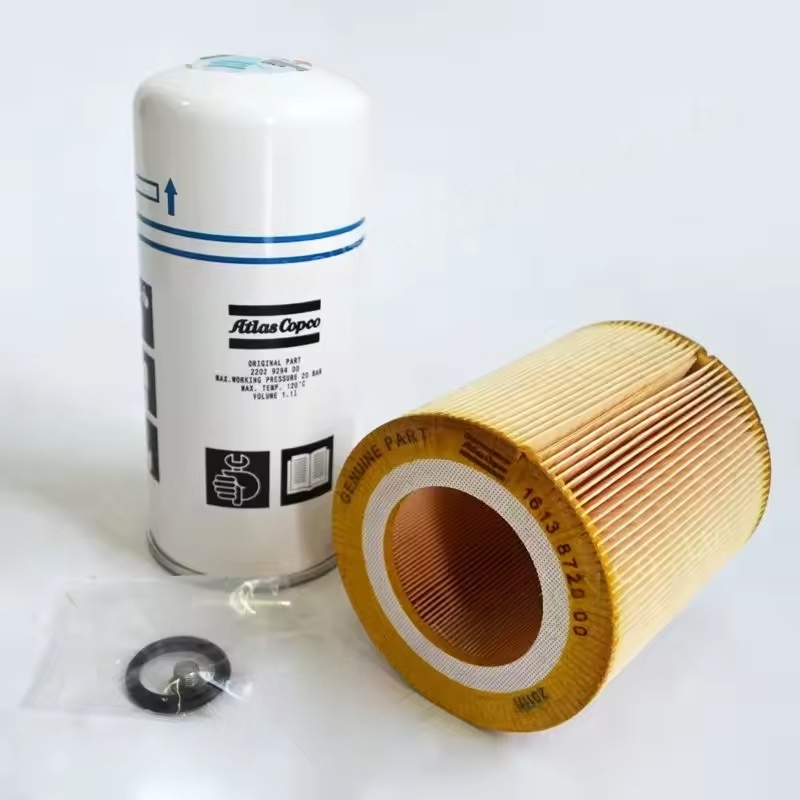

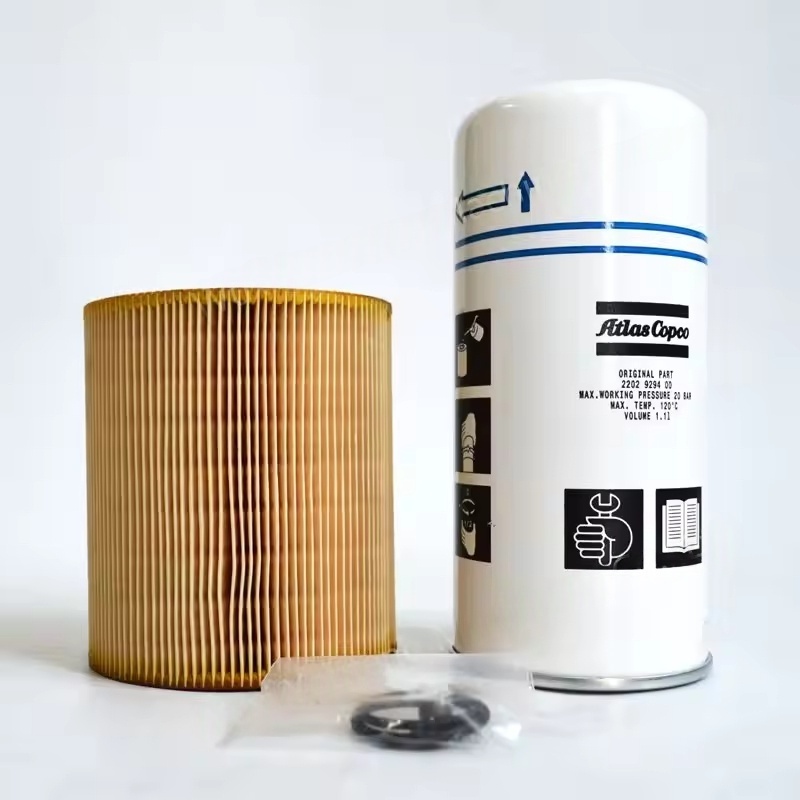

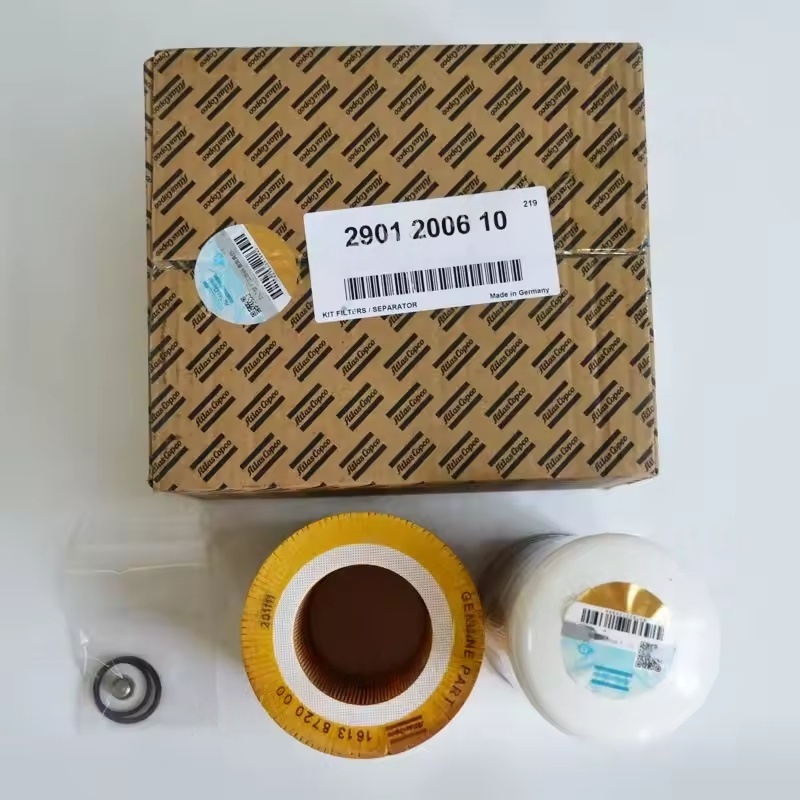

2901200610 Oil Filter Atlas Copco Air Compressor Kit Filter Separator 1625426100 Orihinal

I. Mga sangkap ng Air Filter ng ATLAS COPCO

Ang mga filter ng hangin ay ginagamit upang alisin ang alikabok, mga particle, kahalumigmigan, at iba pang mga impurities mula sa papasok na hangin, na pinipigilan ang mga ito na pumasok sa pangunahing yunit ng air compressor (tulad ng tornilyo, piston, atbp.), Pag -iwas sa pagsusuot, pagbara, o kaagnasan ng mga panloob na bahagi, at pagbabawas ng pasanin sa kasunod na kagamitan sa pagproseso.

Pangunahing sangkap:

Filter Housing (Outer Shell)

Ginawa ng metal o mataas na lakas na plastik, mayroon itong ilang mga katangian ng paglaban sa sealing at presyon, na pinoprotektahan ang panloob na elemento ng filter at gumagabay nang maayos ang daloy ng hangin. Karaniwan, mayroon itong mga interface ng inlet at outlet, at ang ilan ay nilagyan ng mga tagapagpahiwatig ng pagkakaiba sa presyon (upang paalalahanan ang kapalit ng elemento ng filter).

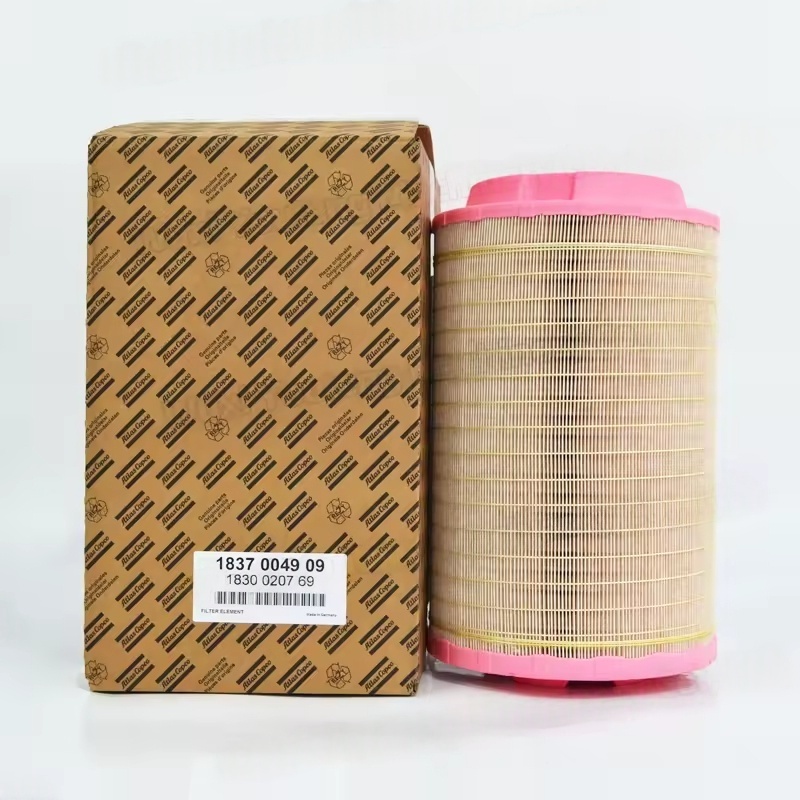

Elemento ng filter

Materyal: Karaniwang gawa sa papel, hindi pinagtagpi na tela, glass fiber, o metal mesh, at iba't ibang mga materyales ay may iba't ibang mga kawastuhan ng pagsasala (sa pangkalahatan mula sa ilang mga micrometer hanggang sa ilang mga sampu-sampung micrometer).

Istraktura: Karamihan ay nakatiklop o cylindrical, pagtaas ng lugar ng pagsasala at pagpapalawak ng buhay ng serbisyo.

Pag -andar: Ang pagkuha ng mga solidong partikulo at ilang kahalumigmigan sa hangin sa pamamagitan ng interception at adsorption, at ang kahusayan ng pagsasala ay direktang nakakaapekto sa kalidad ng paggamit ng hangin.

Mga bahagi ng sealing

Tulad ng mga singsing na sealing ng goma, tinitiyak ang selyo sa pagitan ng filter na pabahay at elemento ng filter, pati na rin sa pagitan ng pabahay ng filter at ang air intake ng air compressor, na pumipigil sa hindi nabuong hangin mula sa direktang pagpasok ng system.

Mga Bahagi ng Auxiliary

Ang ilang mga filter ay nilagyan ng mga proteksiyon na takip (upang maiwasan ang pagpasok ng tubig -ulan at mga labi), mga balbula ng alisan

Ii. Atlas Copco Oil Filter Components (na may Oil-Gas Separator bilang Core)

Kapag gumagana ang air compressor, ang lubricating oil mix na may naka-compress na hangin (lalo na para sa mga naka-injected na air compressor). Ang pangunahing pag -andar ng sangkap ng filter ng langis ay upang paghiwalayin ang langis mula sa naka -compress na hangin, na tinitiyak na ang pinalabas na naka -compress na hangin ay may nilalaman ng langis na nakakatugon sa pamantayan (karaniwang ≤ 3 ppm), at sa parehong oras na mabawi ang lubricating oil para sa pag -recycle.

Pangunahing sangkap:

Ang tangke ng paghihiwalay ng langis

Ang daluyan ng presyon ng metal, pagkatapos ng pinaghalong naka -compress na hangin at lubricating oil ay pumapasok sa tangke, una itong pinaghiwalay sa pamamagitan ng pagpapalawak ng dami, lakas ng sentripugal, atbp (magaspang na paghihiwalay), at ang mas malaking mga patak ng langis ay nahuhulog sa ilalim dahil sa gravity.

Elemento ng paghihiwalay ng langis ng gas-gas

Materyal: Multi-layer composite filter material (tulad ng glass fiber, polyester fiber, atbp.), Na may mga katangian ng hydrophobic, na may kakayahang mag-adsorbing maliit na mga droplet ng langis.

Pag-andar: Ang pagsasagawa ng pinong pagsasala sa pinaghiwalay na naka-compress na hangin, sa pamamagitan ng pagsasabog at mga prinsipyo ng interception, condensing micrometer-sized na mga droplet ng langis sa mas malaking mga droplet ng langis at ibabalik ang mga ito sa tangke ng langis.

Mga tagapagpahiwatig ng pagganap: kahusayan sa paghihiwalay (direktang nakakaapekto sa kalidad ng naka -compress na hangin), kapasidad na may hawak ng alikabok (pagtukoy ng buhay ng serbisyo), pagkakaiba sa presyon (pagtaas kapag ang elemento ng filter ay barado, na nangangailangan ng napapanahong kapalit).

Sistema ng pagbabalik ng langis

Return Oil Pipe: Ang paggabay sa hiwalay na lubricating oil mula sa ilalim ng tangke ng paghihiwalay pabalik sa air compressor pangunahing yunit (tulad ng silid ng compression ng tornilyo), binabawasan ang pagkonsumo ng gasolina.

Return Oil Check Valve: Pinipigilan ang pagbabalik ng lubricating oil kapag huminto ang tagapiga, pag -iwas sa pag -spray ng langis sa susunod na pagsisimula.

Mga sangkap sa kaligtasan at pagsubaybay

Kaligtasan ng Kaligtasan: Awtomatikong naglalabas ng presyon kapag ang presyon sa tangke ng paghihiwalay ay lumampas sa limitasyon, pinoprotektahan ang kagamitan.

Level Mirror / Sensor ng langis: Pagsubaybay sa antas ng langis sa tangke ng langis upang matiyak ang normal na supply ng sistema ng pagpapadulas ng langis.
