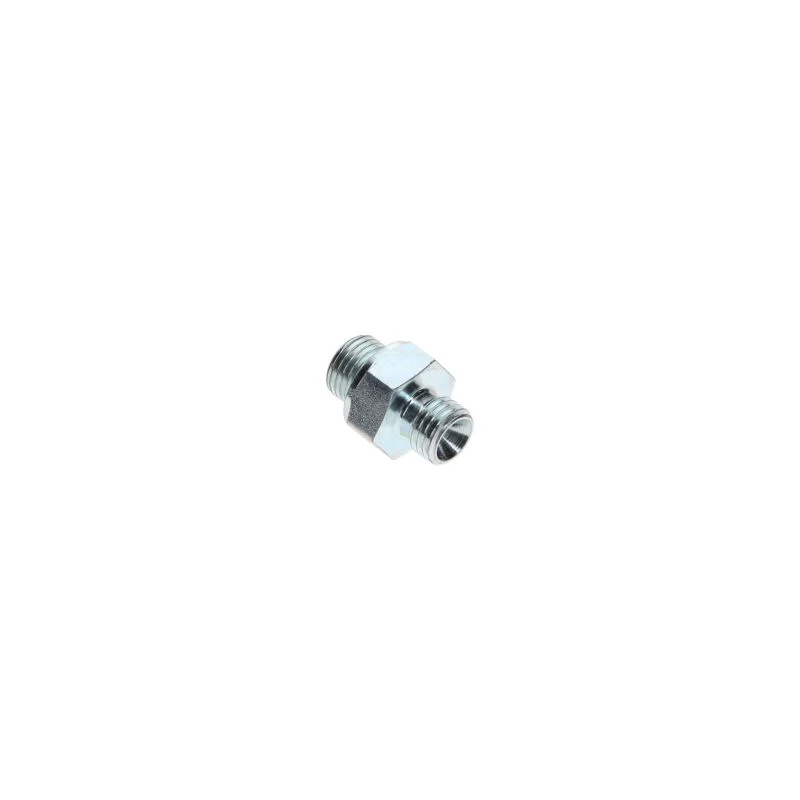

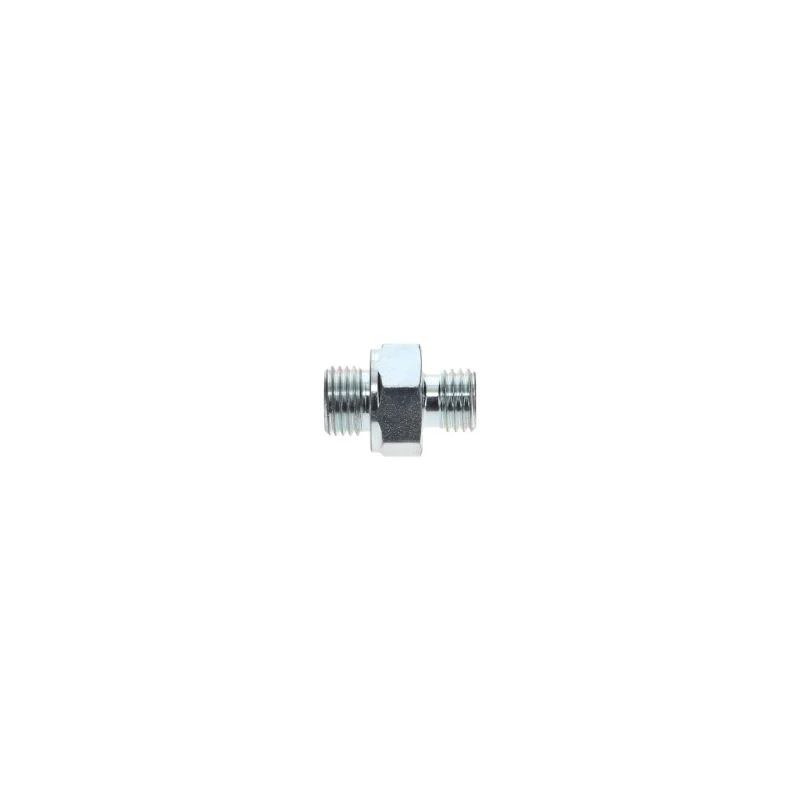

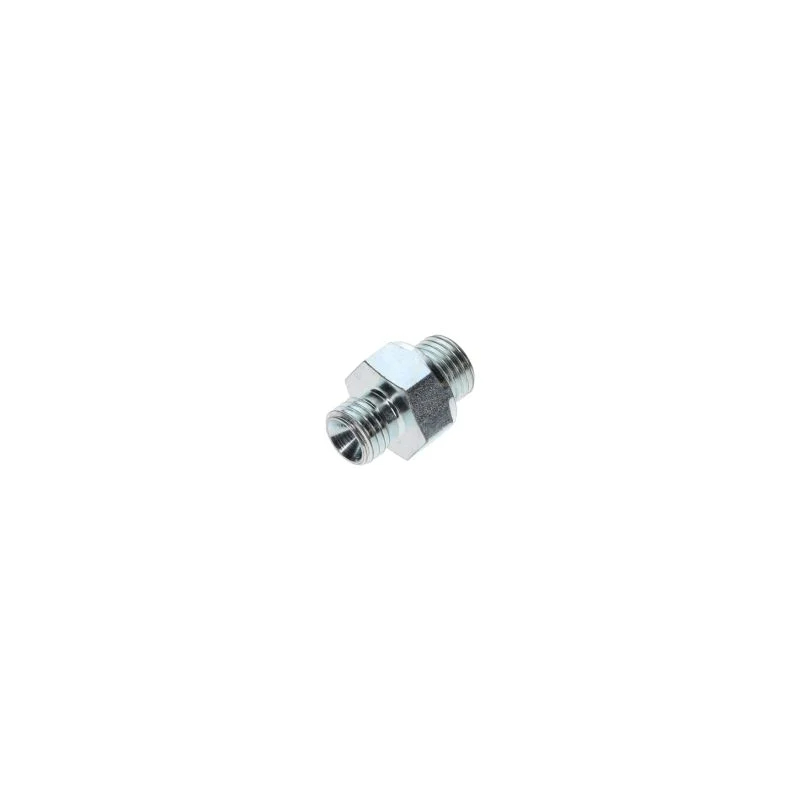

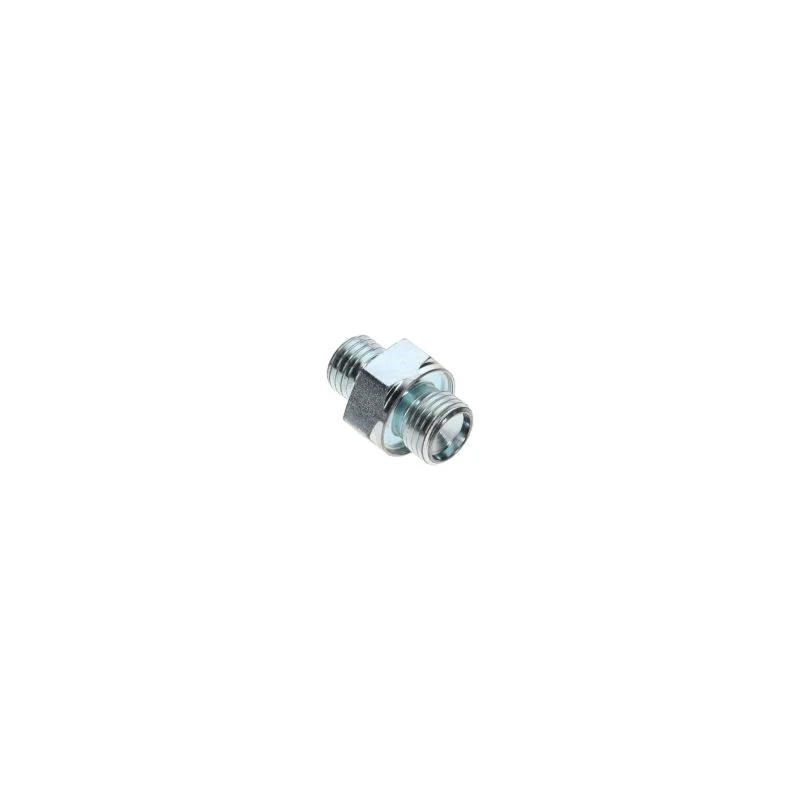

Orihinal na 1622486700 Atlas Copco Nipple M12x1,5 x G1/4 Para sa Oil Injected Screw Compressor

Atlas Copco Fastener

I. Mga pangunahing kahulugan ng parameter

M12: Nagpapahiwatig na ang nominal diameter ng bolt ay 12mm (ang pangunahing diameter ng thread, na kung saan ay ang maximum na diameter ng panlabas na thread).

1.5: Ipinapahiwatig na ang pitch ay 1.5mm (ang distansya ng ehe sa pagitan ng dalawang katabing mga thread), na kung saan ay isang uri ng mahusay na may sinulid (ang pangunahing pitch ng M12 ay 1.75mm).

Mga Katangian ng Fine-Thread: Kumpara sa magaspang na mga thread, ang M12 × 1.5 ay may higit pang mga ngipin ng thread at mas mahusay na pagganap sa pag-lock ng sarili, na angkop para sa mga senaryo na nangangailangan ng mga anti-loosening, sealing, o kung saan ang puwang ay limitado (tulad ng koneksyon ng mga sangkap na may mataas na presyon sa mga air compressor upang mabawasan ang pag-loosening na sanhi ng panginginig ng boses).

Ii. Karaniwang mga materyales at lakas ng marka

Ang mga air compressor bolts ay kailangang makatiis ng panginginig ng boses, mga pagbabago sa temperatura (mula sa normal na temperatura hanggang sa itaas ng 150 ℃), at isang tiyak na preload. Ang pagpili ng materyal at lakas ay mahalaga:

Materyal:

Normal na mga kondisyon: mababang-carbon steel (tulad ng Q235), medium-carbon steel (tulad ng 45 bakal), na angkop para sa mga hindi nakakaugnay at mababang-vibration na mga lugar.

Malubhang kondisyon (mataas na temperatura, kahalumigmigan, mist ng langis): haluang metal na bakal (tulad ng 40cr, 35crmo), mataas na lakas, paglaban sa pagkapagod; Hindi kinakalawang na asero (tulad ng 304, 316), lumalaban sa kaagnasan, na angkop para sa mga air compressor na walang langis o mga naka-grade na air compressor.

Mga marka ng lakas:

Halimbawa ng pagmamarka: 8.8 grade, 10.9 grade (ang ulo ng bolt ay karaniwang may pagmamarka).

Kahulugan: Ang bilang bago ang point point × 100 ay ang makunat na lakas (MPa), ang bilang pagkatapos ng point point × 10 ay ang ratio ng ani (lakas ng ani / lakas ng makunat).

8.8 Baitang: Tensile Lakas 800MPa, lakas ng ani 640MPa, angkop para sa mga medium na naglo -load (tulad ng koneksyon ng pabahay ng air compressor).

10.9 Baitang: lakas ng tensile 1000MPa, lakas ng ani 900MPa, na angkop para sa mataas na naglo -load (tulad ng koneksyon ng silindro ng ulo at katawan ng silindro sa mga posisyon ng mataas na presyon).

III. Uri ng ulo at pamamaraan ng anti-loosening

Uri ng ulo: Piliin batay sa puwang ng pag -install at pagiging tugma ng tool:

Hexagon Head (pinaka -karaniwang): Panlabas na Hexagon Head (GB/T 5782 Buong Thread, GB/T 5783 Bahagyang Thread), na angkop para sa paghigpit na may isang wrench, malawakang ginagamit.

Panloob na Hexagon Head: Ang ulo ay isang panloob na hexagonal hole, na angkop para sa mga lugar na may makitid na espasyo (tulad ng panloob na pag -aayos ng pipeline ng air compressor), na may higit na masikip na metalikang kuwintas.

Mga panukalang anti-loosening: Sa panahon ng operasyon ng air compressor, malaki ang panginginig ng boses, kinakailangan ang karagdagang anti-loosening:

Spring Washer: Umaasa sa nababanat na pagpapapangit upang makabuo ng preload, na pumipigil sa pag -loosening (karaniwang ginagamit sa mga simpleng kondisyon).

Anti-loosening nut: na may singsing na naylon (naylon locking nut) o insert ng metal, sa pamamagitan ng puwersa ng alitan upang maiwasan ang pag-loosening, angkop para sa mga posisyon na may mataas na dalas na panginginig ng boses.

Thread adhesive: Mag-apply ng anaerobic glue (tulad ng loctite 243) sa ibabaw ng thread, pagkatapos ng paggamot, bumubuo ng malagkit na puwersa, nababaluktot at maaasahang anti-loosening.
