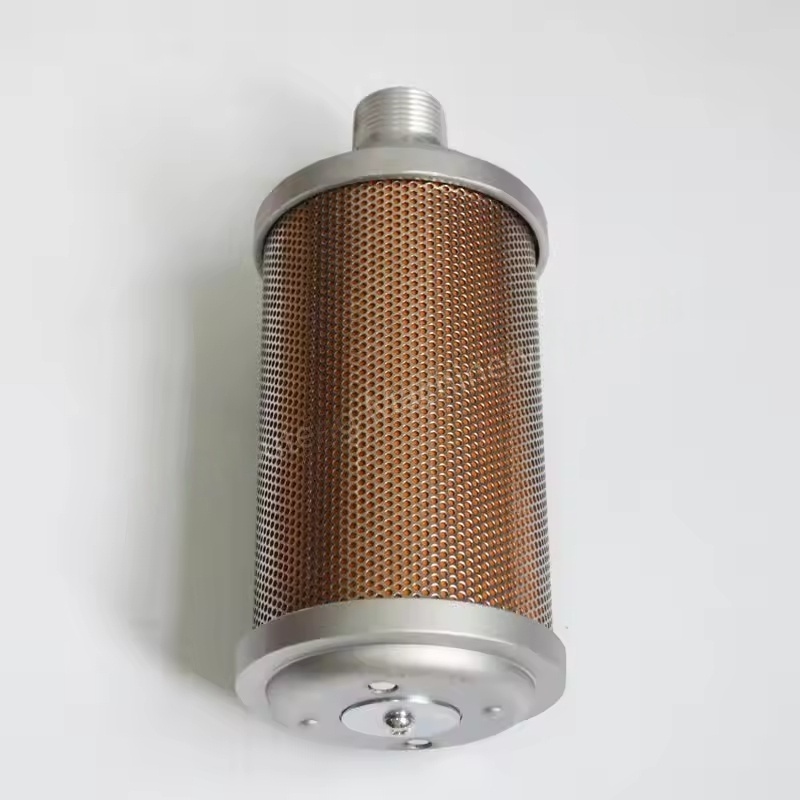

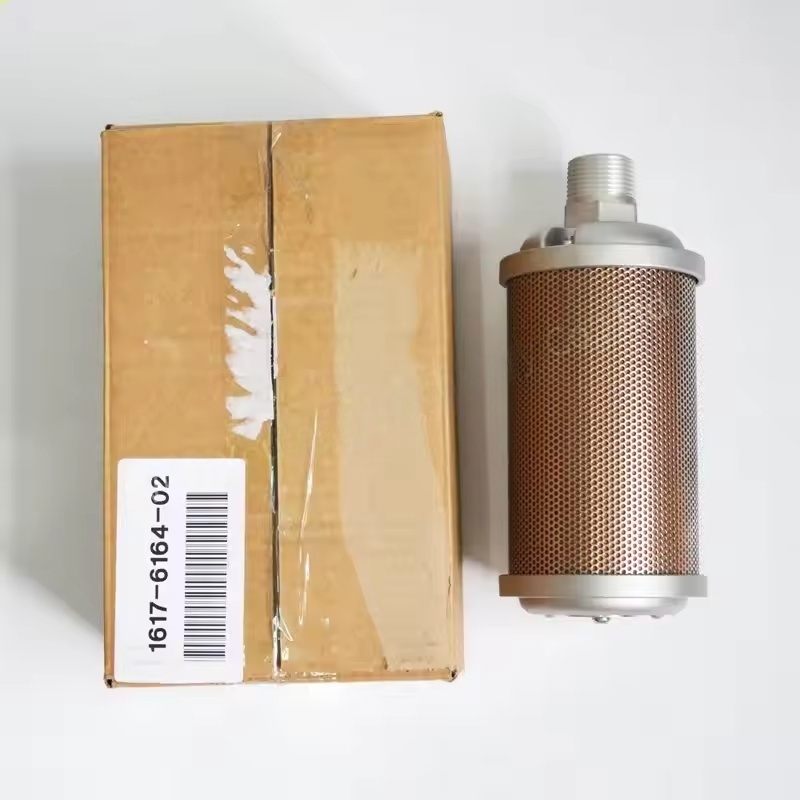

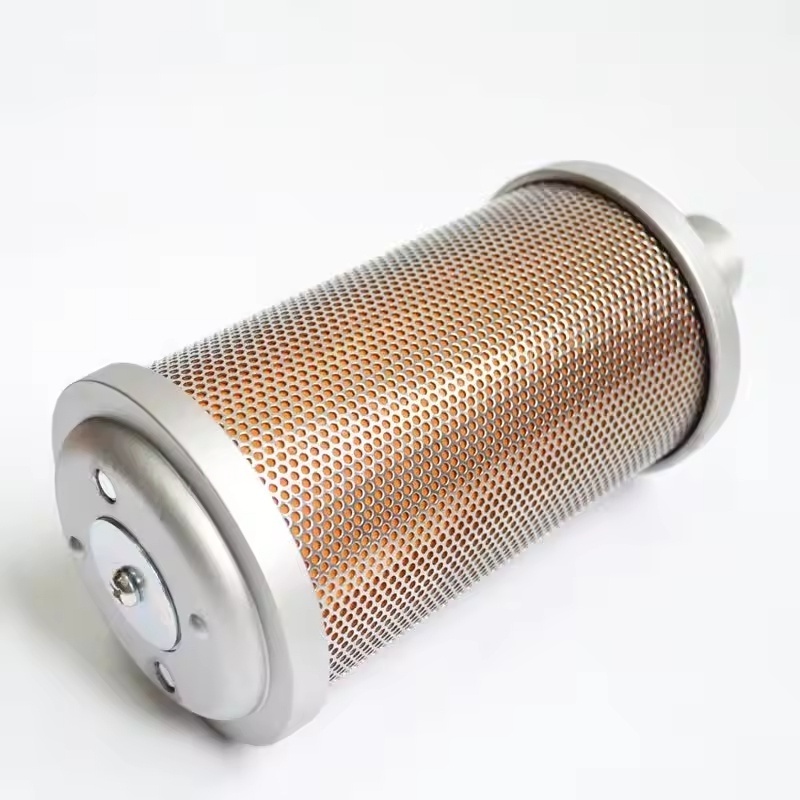

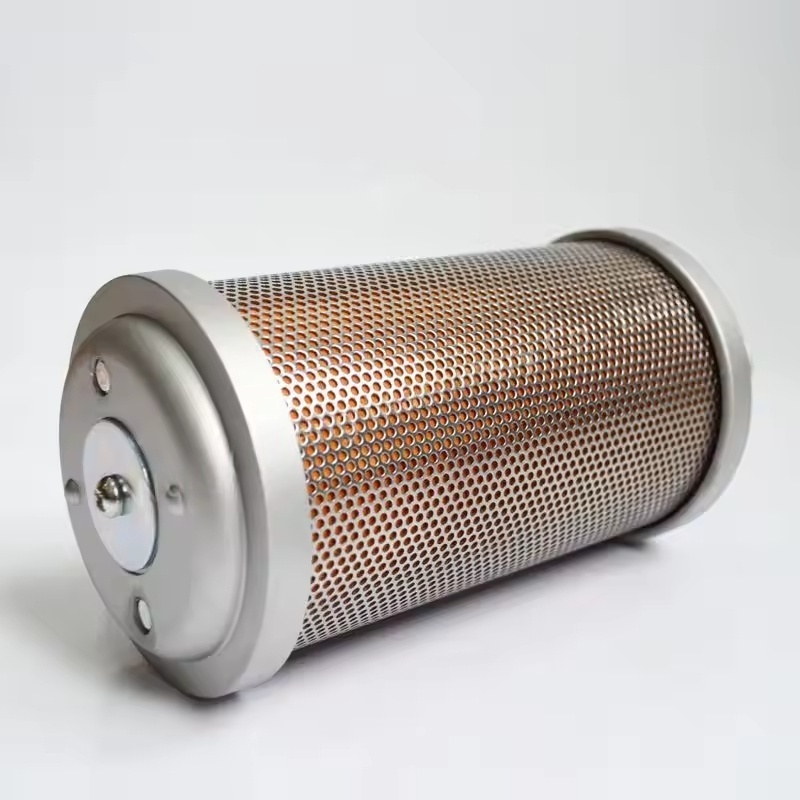

1617616402 ATLAS COPCO air compressor silencer part

1. Atlas copco silencer part shell

Pag -andar: Pinoprotektahan ang panloob na istraktura ng pagbabawas ng ingay at gabayan nang maayos ang daloy ng hangin.

Materyal: Karaniwan na gawa sa mga plate na bakal (tulad ng malamig na bakal na bakal) o hindi kinakalawang na asero, na may tiyak na lakas at paglaban sa kaagnasan. Ang ilang mga maliit na laki ng mga silencer ay maaaring gumamit ng aluminyo haluang metal upang mabawasan ang timbang.

Mga Tampok: Ang ibabaw ng shell ay maaaring tratuhin ng pagpipinta o electroplating upang mapahusay ang kakayahan ng kalawang-patunay. Ang disenyo ng istruktura ay kailangang balansehin ang sealing at paglaban ng daloy ng hangin.

2. Atlas copco silencer bahagi ng tunog na sumisipsip ng materyal

Pag -andar: Binabawasan ang ingay sa pamamagitan ng pagsipsip ng enerhiya ng tunog. Ito ang pangunahing bahagi ng pagbabawas ng ingay ng silencer.

Mga karaniwang materyales:

Glass Fiber: Mababang gastos at mahusay na epekto ng pagsipsip ng tunog, ngunit kailangang gawin ang mga panukalang proteksiyon upang maiwasan ang pagpapadanak ng hibla at kontaminado na naka -compress na hangin.

Porous Ceramics: Lumalaban sa mataas na temperatura at mantsa ng langis, na angkop para sa mga compressor ng langis na lubisado.

Metal Wire Mesh / Porous Metal Plate: Mahusay na permeability ng hangin, maaaring makatiis ng mataas na presyon, na madalas na ginagamit sa mga high-pressure air compressor.

Polyester Fiber: Friendly sa kapaligiran at hindi madaling kapitan ng pagsipsip ng kahalumigmigan, na angkop para sa mga senaryo na may mataas na mga kinakailangan sa kalidad ng hangin (tulad ng pagkain, industriya ng parmasyutiko).

3. Atlas copco silencer bahagi panloob na mga sangkap na istruktura

Porous tubes / partitions:

Gabayan ang daloy ng hangin na pantay na ipinamamahagi, na nagpapahintulot sa mga tunog ng tunog na ganap na makipag-ugnay sa materyal na sumisipsip ng tunog.

Ang disenyo ng perforation (diameter, spacing) ay kailangang ma -optimize ayon sa dalas ng tambutso ng air compressor upang mapahusay ang epekto ng pagbawas ng ingay sa mga tiyak na dalas na banda.

Pagpapalawak ng silid / resonator:

Gumamit ng prinsipyo ng pagmuni-muni ng tunog ng tunog at pagkagambala upang kanselahin ang ingay, na madalas na ginagamit upang mabawasan ang ingay na may mababang dalas.

Ang iba't ibang mga silid ng dami ay maaaring pagsamahin upang masakop ang isang mas malawak na saklaw ng dalas.

4. Atlas Copco Silencer Bahagi ng mga interface ng koneksyon

Pag -andar: Nag -uugnay sa air compressor exhaust port, pipeline, atbp, upang matiyak ang isang masikip na selyo nang walang pagtagas.

Form:

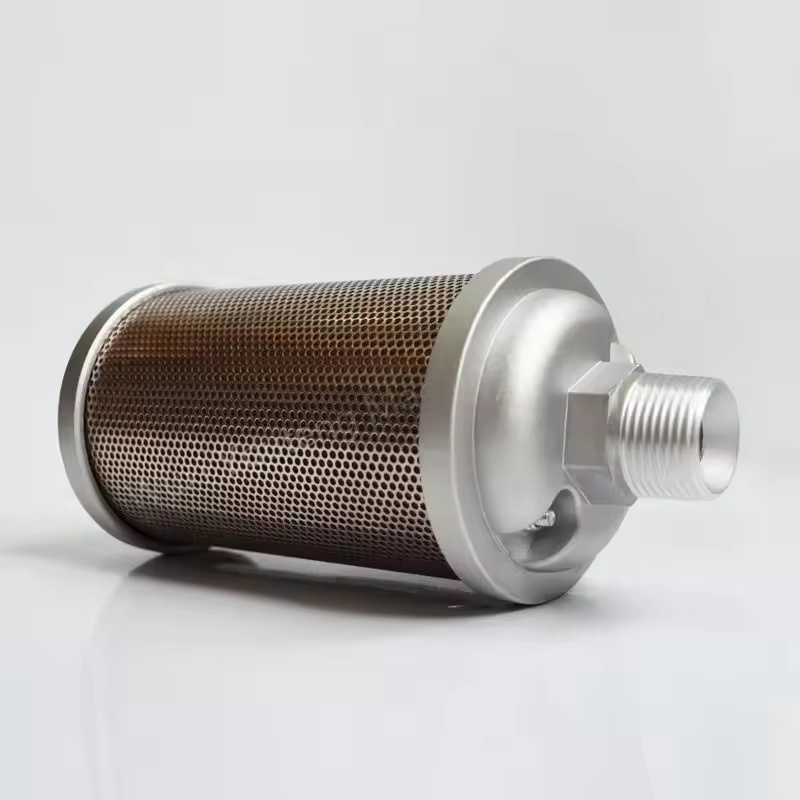

Threaded interface (tulad ng NPT, G Thread): Angkop para sa maliit na air compressor, maginhawa ang pag -install.

Flange Interface: Ginamit para sa daluyan at malalaking air compressor, matatag ang koneksyon, at ang pagganap ng sealing ay mabuti.

Mabilis na konektor: Maginhawa para sa disassembly at pagpapanatili, karaniwan sa mga mobile air compressor.

5. Atlas Copco Silencer Part Guard Net / Filter Layer

Pag-andar: Pinipigilan ang mga particle mula sa materyal na sumisipsip ng tunog mula sa pagpasok ng air compressor system o pipeline, pag-iwas sa kontaminasyon ng kagamitan o end-use gas.

Materyal: metal net (tulad ng hindi kinakalawang na asero net) o tela na may mataas na temperatura na lumalaban sa tela, ay kailangang linisin o regular na mapalitan upang maiwasan ang pagbara.

Mga uri ng mga silencer (sa pamamagitan ng istraktura)

Resistant silencer: sumasalamin sa mga tunog ng tunog sa pamamagitan ng pagpapalawak ng mga silid, resonator, atbp, na angkop para sa pagbabawas ng mababang-dalas na ingay.

Resonant silencer: Pangunahin ang umaasa sa mga materyales na sumisipsip ng tunog upang sumipsip ng mga tunog ng tunog, mahusay sa pagbabawas ng mid-to-high frequency na ingay.

Resonant-impedance Composite Silencer: Pinagsasama ang mga pakinabang ng pareho, ay maaaring sabay na mabawasan ang ingay sa isang malawak na saklaw ng dalas, ang pinaka-malawak na ginagamit.
