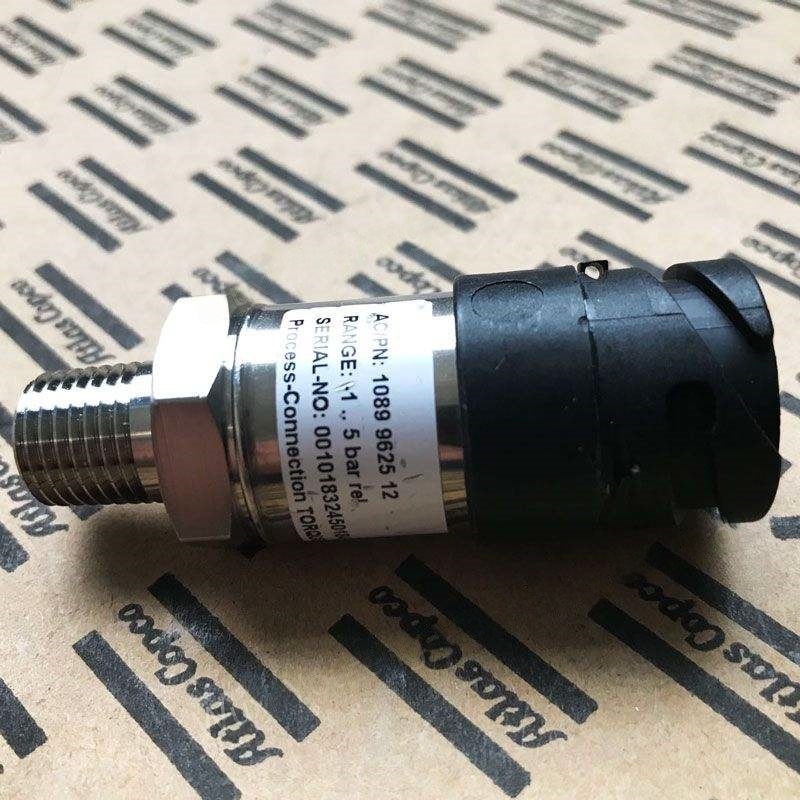

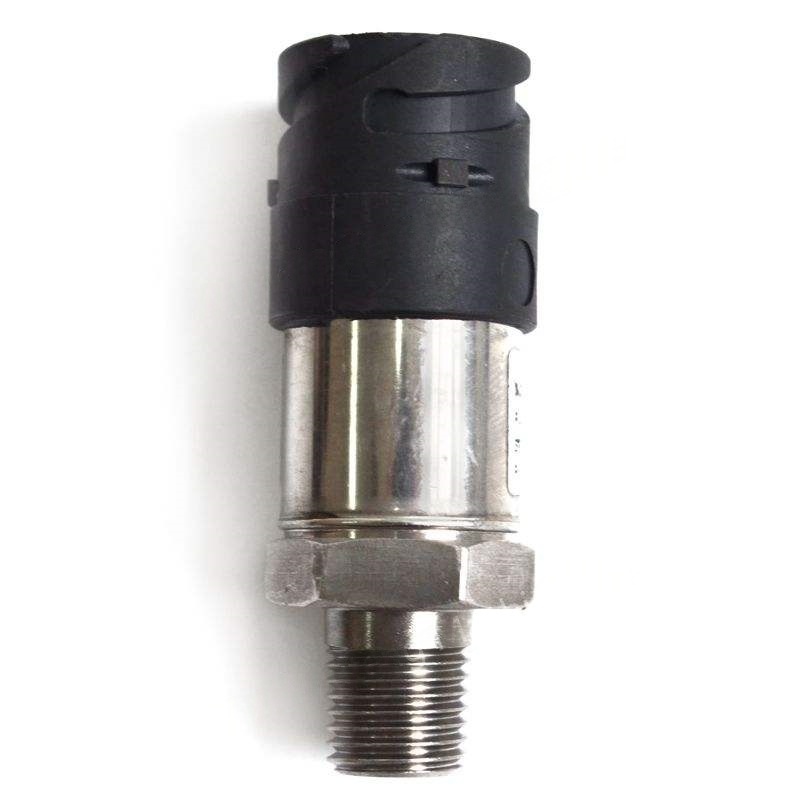

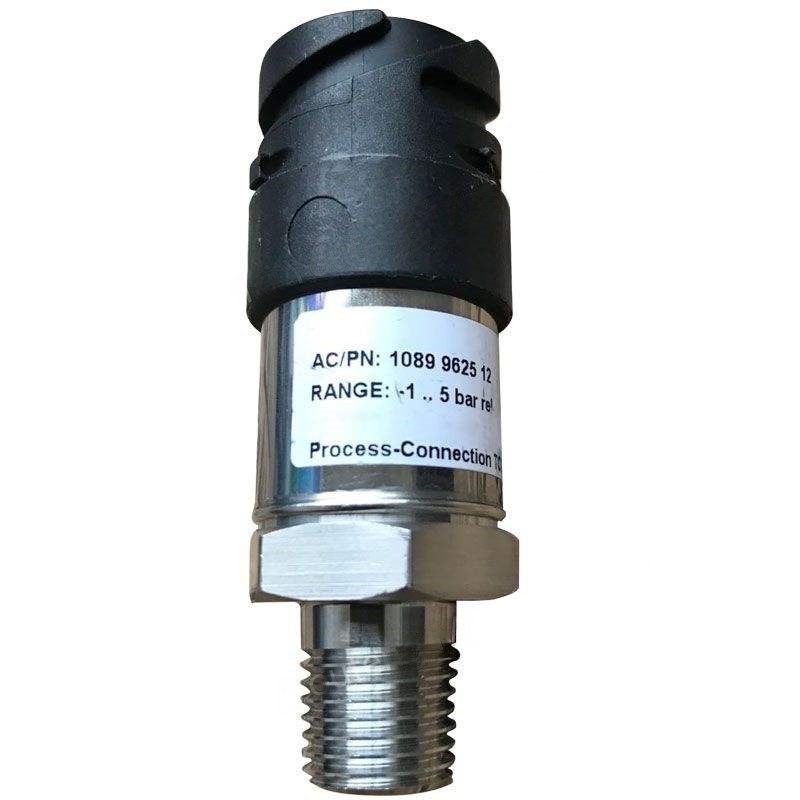

1089962512 ATLAS COPCO Sensor Press Parts

I. Prinsipyo ng Paggawa

Ang operasyon ng sensor ng presyon ay batay sa pag -convert ng mga pisikal na epekto. Mayroong tatlong karaniwang uri:

Epekto ng Piezoresistive: Ang halaga ng paglaban ng mga materyales na semiconductor (tulad ng silikon) ay nagbabago kapag sumailalim sa presyon. Ang pagbabago ng paglaban ay na -convert sa isang signal ng boltahe sa pamamagitan ng isang tulay ng wheatstone.

Piezoelectric Epekto: Ang ilang mga kristal (tulad ng kuwarts) ay bumubuo ng mga singil kapag sumailalim sa puwersa. Ang dami ng singil ay sinusukat upang hindi direktang makuha ang halaga ng presyon.

Epekto ng Capacitive: Ang mga pagbabago sa presyon ay nagiging sanhi ng pagbabago sa pagitan ng mga plato ng kapasitor, sa gayon ay nagdudulot ng pagbabago sa halaga ng kapasidad, na kung saan ay pagkatapos ay na -convert sa isang elektrikal na signal.

III. Pangunahing mga sitwasyon ng aplikasyon

Kontrol ng presyon: Panatilihin ang presyon ng tangke ng imbakan sa loob ng hanay ng hanay (tulad ng 0.6 - 0.8 MPa), awtomatikong i -load kapag ang presyon ay umabot sa itaas na limitasyon, at i -restart kapag bumaba ito sa ibaba ng mas mababang limitasyon.

Proteksyon sa Kaligtasan: Subaybayan ang presyon ng tambutso. Kapag ang presyon ay lumampas sa limitasyon, mag -trigger ng safety valve o emergency shutdown upang maiwasan ang mga panganib sa pagsabog.

Pag -optimize ng kahusayan ng enerhiya: Sa pamamagitan ng pagsubaybay sa pagkakaiba ng presyon sa pagitan ng inlet at outlet, kalkulahin ang ratio ng compression, at ayusin ang kapangyarihan ng motor upang makamit ang pag -iingat ng enerhiya.

Ang diagnosis ng kasalanan: Ang hindi normal na pagbabagu -bago ng presyon (tulad ng biglaang pagbagsak ng presyon) ay maaaring magpahiwatig ng pagtagas o pagkabigo ng balbula.

IV. Mga pangunahing parameter para sa pagpili

Saklaw ng Pagsukat: Pumili batay sa nagtatrabaho presyon ng air compressor. Karaniwan, ito ay 1.5 - 2 beses ang nagtatrabaho presyon (halimbawa, kung ang nagtatrabaho presyon ay 0.8 MPa, pumili ng isang saklaw ng 0 - 1.6 MPa).

Ang grado ng katumpakan: Ang pang -industriya na grado ay karaniwang gumagamit ng ± 0.5% FS, habang ang laboratoryo o medikal na kagamitan ay nangangailangan ng ± 0.1% F o sa itaas.

Output signal: Karaniwan 4 - 20mA (malakas na anti -panghihimasok, na angkop para sa paghahatid ng pangmatagalang), 0 - 10V (mahusay na pagiging tugma).

Materyal ng Interface: Para sa mga kinakailangang kapaligiran, pumili ng hindi kinakalawang na asero o mga materyales sa interface ng ceramic.

Proteksyon grade: Piliin ang IP65 o mas mataas na grade ng proteksyon para sa mahalumigmig o maalikabok na mga kapaligiran.

V. Mga tip sa pag -install at pagpapanatili

Lokasyon ng Pag -install:

Iwasan ang pag-install sa mga lugar na may mataas na panginginig ng boses (tulad ng malapit sa motor), at magdagdag ng isang aparato na nakagaganyak sa pagkabigla.

Tiyakin na ang interface ng presyon ay patayo pababa upang maiwasan ang condensate na tubig mula sa pagpasok sa sensor interior.

Panahon ng Pag -calibrate: Inirerekomenda na mag -calibrate isang beses sa isang taon. Para sa mga aplikasyon ng high-precision, i-calibrate tuwing anim na buwan.

Pag -aayos:

Walang signal output: Suriin kung ang supply ng kuryente at mga kable ay maluwag, at kung ang sensor ay nasusunog.

Malaking pagbabagu -bago ng halaga ng output: Maaaring ito ay dahil sa panginginig ng pipeline, medium pulsation, o pag -iipon ng sensor.

Zero Drift: Re-calibrate o palitan ang sensor.

Vi. Karaniwang mga kaso ng aplikasyon

Kaso 1: Ang isang air compressor ng isang pabrika ay madalas na nagsisimula at humihinto. Sa pamamagitan ng pagsubaybay sa isang sensor ng presyon, natagpuan na ang presyon ng tangke ng imbakan ay nagbago nang labis. Matapos ayusin ang posisyon ng pag-install ng sensor at pag-optimize ng mga parameter ng PID, ang start-stop frequency ay nabawasan ng 30%, na nagpapalawak ng habang buhay na kagamitan.

Kaso 2: Ang mga medikal na air compressor ay gumagamit ng mga sensor ng piezoresistive (± 0.05% FS) upang matiyak na ang presyon ng output ay matatag sa 0.3 - 0.4 MPa, natutugunan ang mahigpit na mga kinakailangan ng mga aparatong medikal.

Vii. Mga uso sa hinaharap

Intelligentization: Pagsasama ng mga microprocessors, suportahan ang digital na komunikasyon (tulad ng modbus) at pag-andar ng self-diagnosis.

Internet of Things (IoT): Kumonekta sa mga platform ng ulap upang makamit ang remote monitoring at mahuhulaan na pagpapanatili.

Mababang pagkonsumo ng kuryente: Gumamit ng teknolohiya ng MEMS upang mabawasan ang pagkonsumo ng kuryente, na angkop para sa mga portable na aparato na pinapagana ng baterya.
