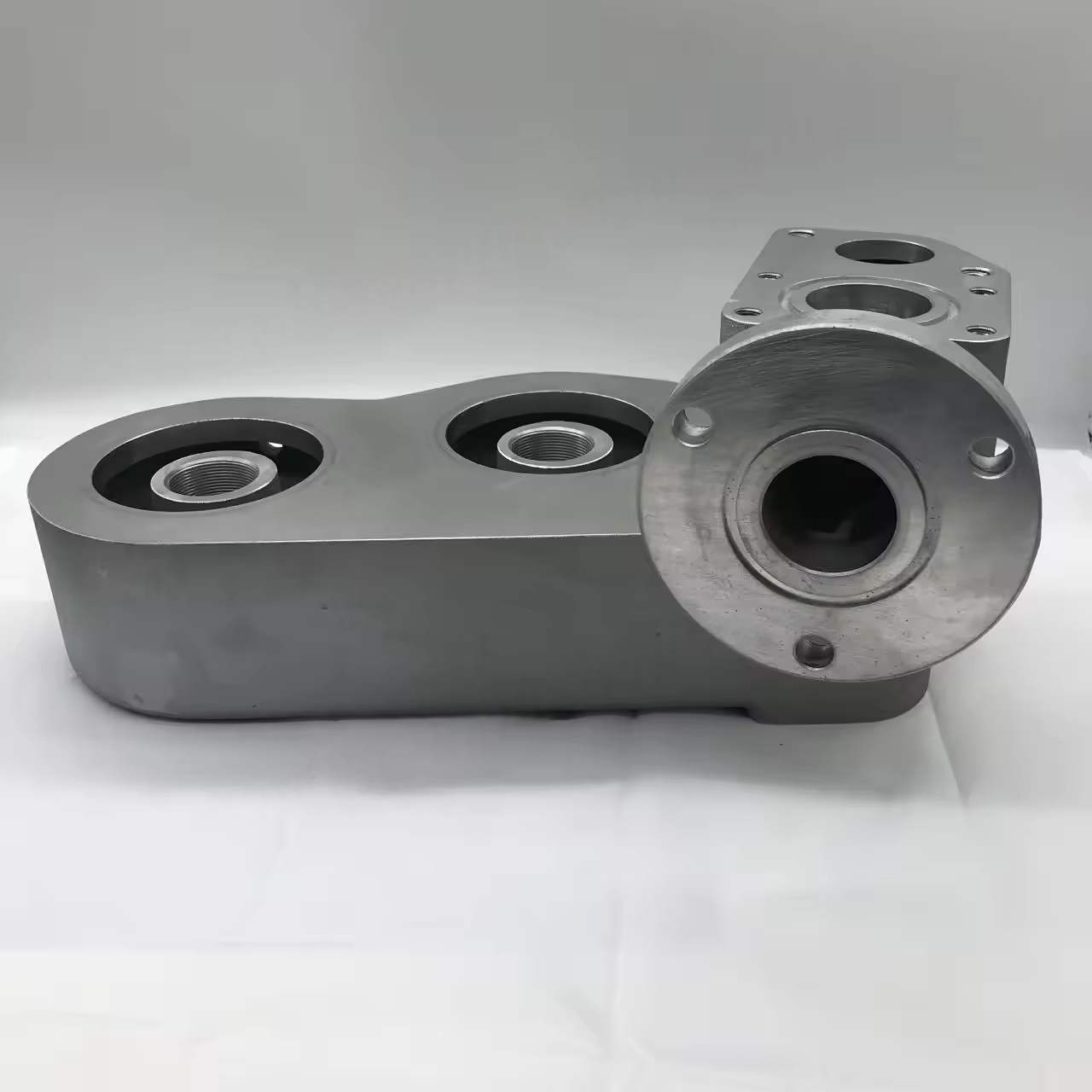

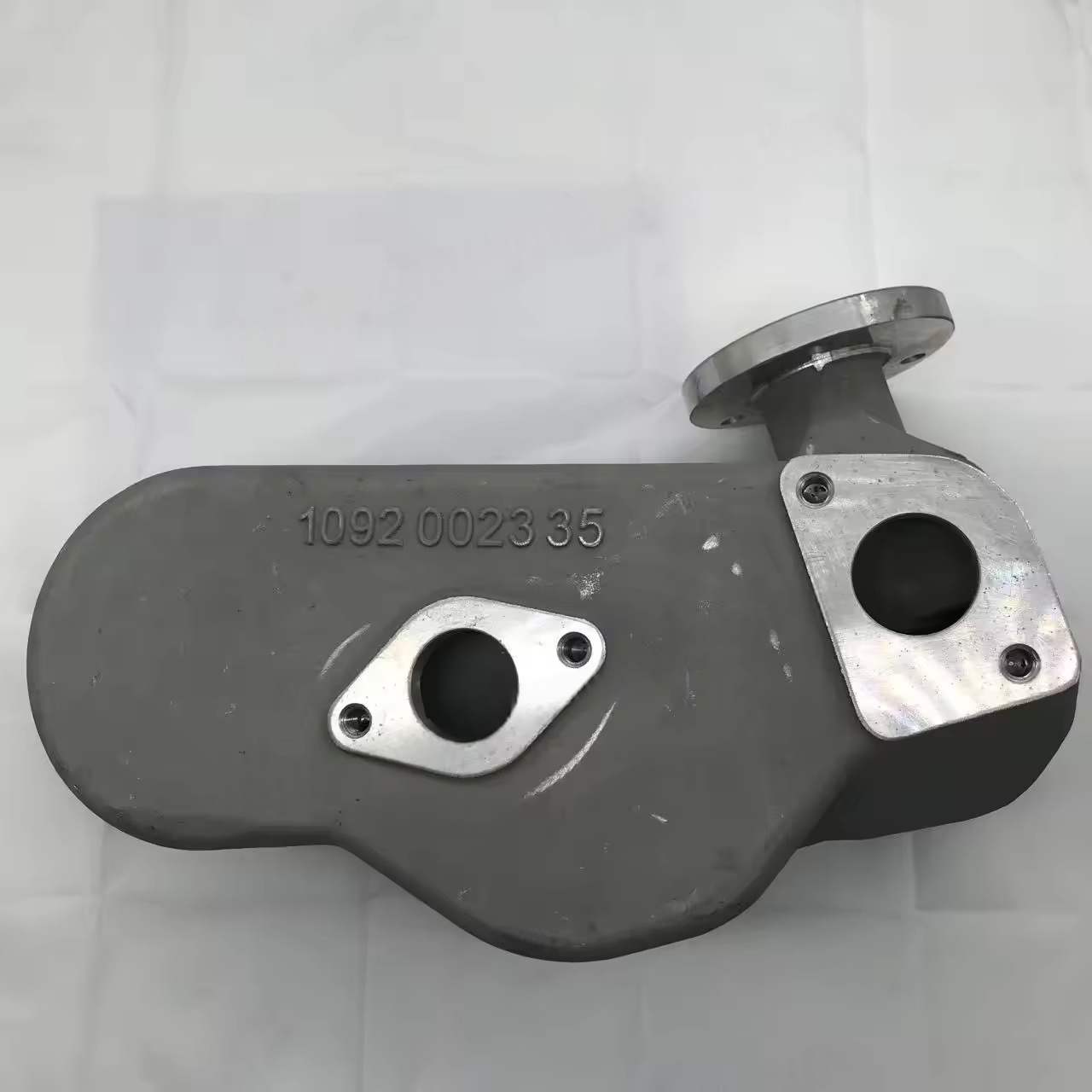

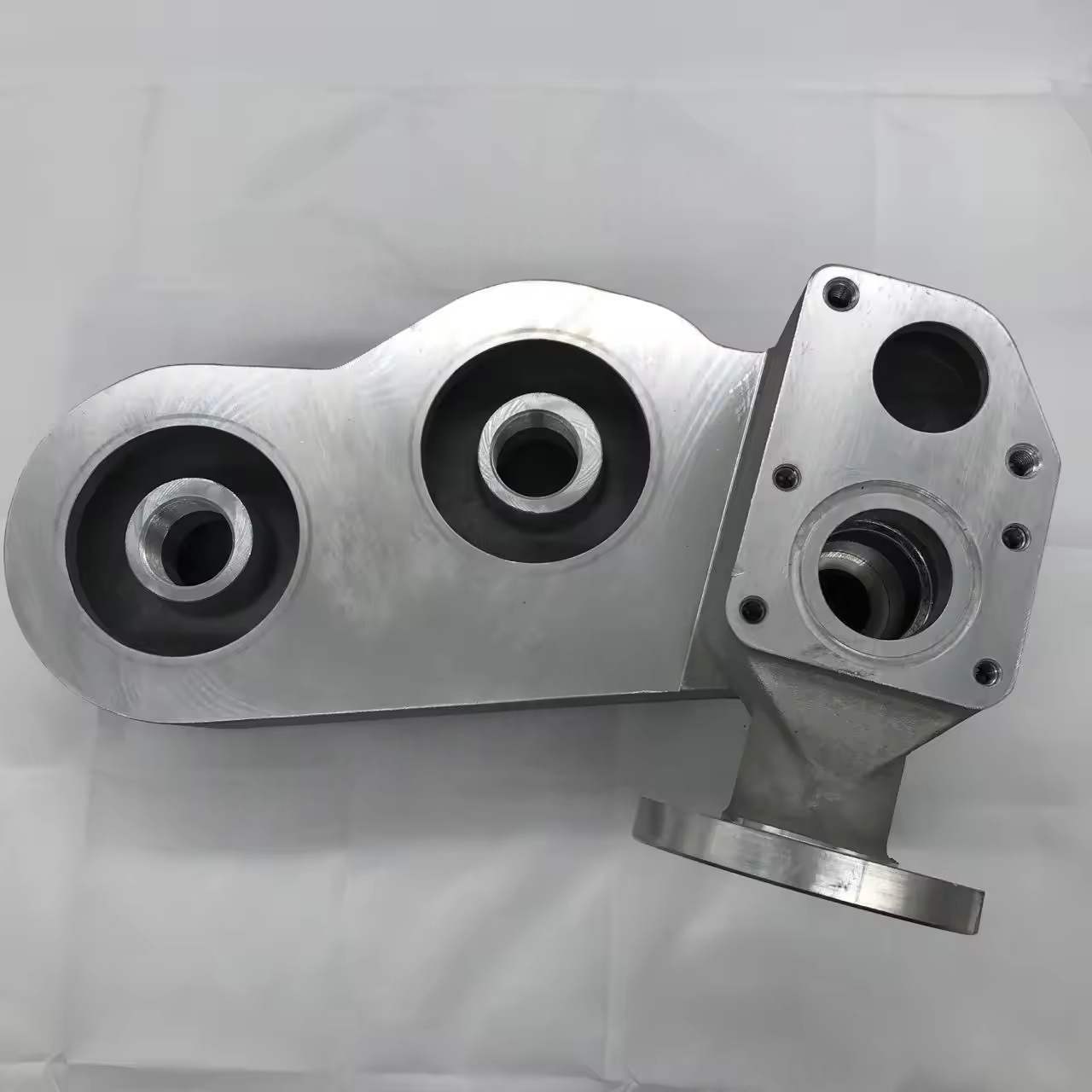

I. Pangunahing Mga Pag -andar ng Atlas Copco Air Compressor Oil Filter Pabahay
Suporta sa istruktura: naayos ang elemento ng filter at nabuo ang isang selyadong silid ng pag -filter upang matiyak na ang langis ng lubricating ay maaari lamang mai -filter sa pamamagitan ng elemento ng filter.
Pressure Bearing: Maaari bang makatiis ang nagtatrabaho presyon ng lubricating system ng sirkulasyon ng langis (karaniwang 0.4 - 1.0 MPa), na pinipigilan ang shell mula sa pag -crack dahil sa labis na mataas na presyon ng langis.
Patnubay sa daloy ng langis: Sa pamamagitan ng disenyo ng panloob na daloy ng daloy, ginagabayan ang langis upang pantay na ipasok ang elemento ng filter, pag -iwas sa mga maikling circuit o hindi pantay na daloy, at tinitiyak ang kahusayan ng pag -filter.
Proteksyon ng Sealing: Pinagsama sa mga sangkap ng pagtatapos o pagkonekta ng mga sangkap upang makabuo ng isang selyo, na pumipigil sa hindi nabuong langis mula sa pagtagas o na -filter na langis mula sa muling kontaminado.
Ii. Mga Materyales at Paggawa ng Atlas Copco Air Compressor Oil Filter Housing
Karaniwang mga materyales
Karamihan ay gumagamit ng cast iron (tulad ng HT200) o aluminyo haluang metal: Ang cast iron ay may mataas na lakas at mababang gastos, na angkop para sa mga kondisyon ng mataas na presyon; Ang aluminyo haluang metal ay magaan at may mahusay na pagwawaldas ng init, na kadalasang ginagamit sa maliit at katamtamang laki ng mga compressor.
Ang ilang mga high-end na modelo ay gumagamit ng mga plastik na engineering (reinforced nylon): malakas na pagtutol ng kaagnasan, ngunit naaangkop lamang sa mga sistema ng mababang presyon (≤ 0.6 MPa). Proseso ng Paggawa
Cast Iron Housing: Ginagawa ito ng paghahagis ng buhangin o paghahagis ng katumpakan, at ang panloob na dingding ay makina upang matiyak ang kawastuhan ng ibabaw ng sealing.
Aluminyo Alloy Housing: Ito ay kadalasang nabuo sa pamamagitan ng die casting, at ang ibabaw ay ginagamot ng anodizing upang mapahusay ang paglaban sa kaagnasan.
Ang mga pangunahing bahagi (tulad ng ibabaw ng sealing at may sinulid na mga interface) ay kailangang tumpak na makina upang matiyak ang angkop na pagpapaubaya (karaniwang IT7-IT9 grade).
III. Mga pangunahing punto ng Atlas Copco Air Compressor Oil Filter Housing Structure Design
Inlet at outlet interface
Karaniwan silang mga sinulid na koneksyon (tulad ng G1/2, G3/4) o mga koneksyon sa flange, at ang direksyon ng interface ay idinisenyo ayon sa layout ng pipeline ng yunit (radial o axial), at isang pagkagambala na angkop o O-ring groove ay ibinibigay sa loob upang makamit ang pagbubuklod.
Istraktura ng pag -install ng elemento ng filter
Ang mga panloob na pagpoposisyon ng mga pin o mga fastener ng snap ay ginagamit upang matiyak ang tumpak na pag -install ng elemento ng filter at ang pagkakahanay nito sa ibabaw ng sealing ng pabahay.
Kasama sa ilang mga disenyo ang mga bukal o pagpapanatili ng mga takip upang i -compress ang elemento ng filter upang maiwasan ito mula sa pag -loosening sa ilalim ng shock ng presyon ng langis.
Integral bypass valve
Karamihan sa mga housings ay nakalaan para sa mga butas ng pag-install ng balbula ng bypass, at ang isang spring-type bypass valve (pagbubukas ng presyon ng 0.3-0.5 MPa) ay naka-install sa loob, na bumubuo ng isang pressure na pagkakaiba ng sensing channel na may elemento ng filter at outlet.
Disenyo ng Lakas
Ang kapal ng pader ng pabahay ay kinakalkula batay sa nagtatrabaho presyon (karaniwang 3-8 mm), at ang mga bilog na sulok ay ginagamit sa mga sulok upang maiwasan ang konsentrasyon ng stress.
Ang mga modelo ng high-pressure ay kailangang sumailalim sa isang hydraulic test (1.5 beses ang nagtatrabaho presyon, pagpapanatili ng presyon sa loob ng 30 minuto nang walang pagtagas).
IV. Karaniwang mga problema at pagpapanatili ng atlas copco air compressor oil filter pabahay
Leakage
Mga Dahilan: Ang pagbubuklod ng mga gasgas sa ibabaw, pag-iipon ng O-singsing, may sinulid na pag-loosening o pagpapapangit ng pabahay.
Paggamot: Palitan ang elemento ng pagbubuklod, muling pagsasaayos ng ibabaw ng sealing, higpitan ayon sa tinukoy na metalikang kuwintas; Kung ang pabahay ay deformed, palitan ito bilang isang buo.
Bitak o ruptures
Mga Dahilan: Overpressure Operation (tulad ng pagkabigo ng balbula ng bypass), mga depekto sa materyal, hindi pantay na puwersa sa panahon ng pag -install (tulad ng pilit na pag -screwing sa pipeline).
Paggamot: Agad na itigil ang makina at palitan ang pabahay, siyasatin ang sanhi ng overpressure (tulad ng pagbara ng system, pagkabigo sa kaligtasan ng balbula).
Panloob na kalawangin
Mga Dahilan: Ang pangmatagalang kakulangan ng pagpapalit ng pampadulas ay humahantong sa kaagnasan ng mga acidic na sangkap, o walang paggamot sa pag-iwas sa kalawang na isinagawa sa loob ng pabahay.
Paggamot: Linisin ang rusted area, palitan ng sumusunod na pamantayang pampadulas; Kung malubhang kalawangin, palitan ang pabahay.
