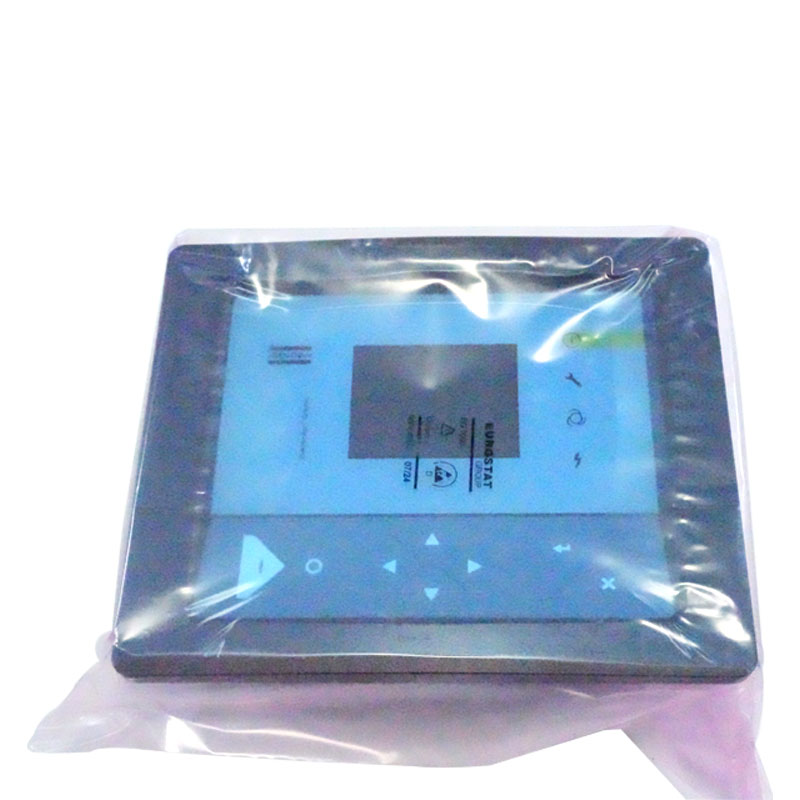

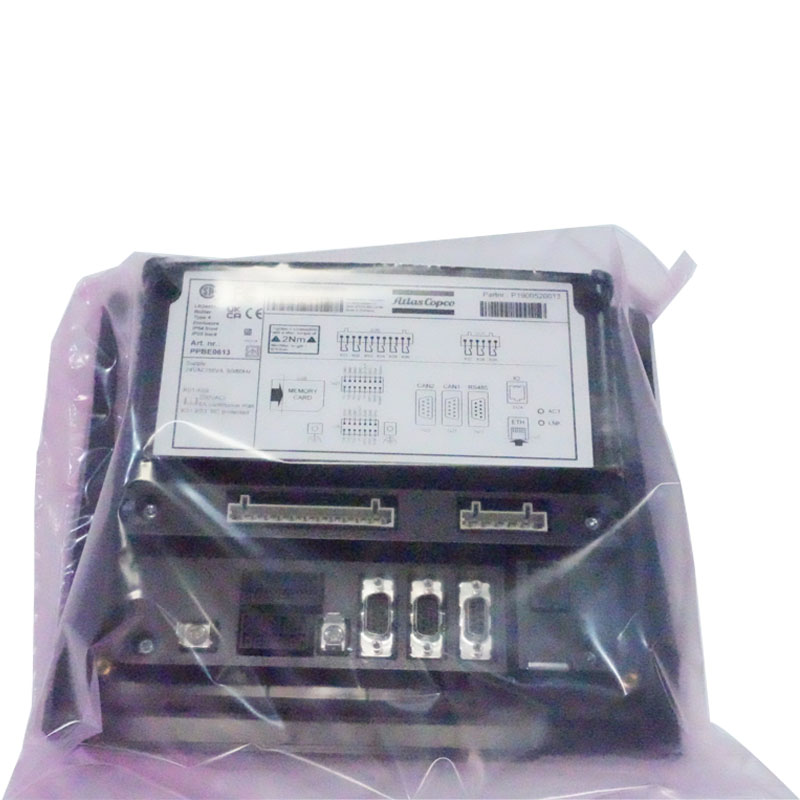

1900520013 ATLAS COPCO Parts Compressor Controller

I. Ang pagguho ng kapaligiran

Kontaminasyon ng alikabok at kahalumigmigan

Ang mga air compressor ay nagpapatakbo sa mga workshop sa pabrika, mga site ng konstruksyon, atbp Kung hindi maayos na protektado, alikabok, langis, at kahalumigmigan ay sasalakay sa mga panloob na sangkap ng magsusupil:

Ang alikabok ay nag -iipon sa ibabaw ng circuit board, na nagiging sanhi ng mga maikling circuit ng sangkap o hindi magandang pagwawaldas ng init;

Sa isang kahalumigmigan na kapaligiran (kamag-anak na kahalumigmigan> 85%), ang tanso na foil ng circuit board ay mag-i-oxidize at ang mga panghinang na kasukasuan ay makakapag-corrode, lalo na sa mga tag-ulan o sa mga lugar na may mataas na-humid, na humahantong sa control signal drift at mga malfunction ng pindutan.

Pag-aaral ng Kaso: Ang isang magsusupil na walang proteksiyon na enclosure na pinatatakbo sa isang workshop na puno ng alikabok sa loob ng 1-2 taon, madalas na nakakaranas ng relay sticking at display screen flickering dahil sa naipon na alikabok sa circuit board.

Mataas na temperatura at epekto ng panginginig ng boses

Kapag ang magsusupil ay malapit sa pangunahing yunit o mga sangkap ng pagwawaldas ng init at nananatili sa isang kapaligiran na higit sa 50 ° C (higit pa sa na -rate na temperatura ng operating sa pamamagitan ng 40 ° C), mapapabilis nito ang pag -iipon ng mga capacitor, chips, atbp, at paikliin ang kanilang habang -buhay (para sa bawat 10 ° C na pagtaas sa temperatura, ang habang -buhay na mga elektronikong sangkap ay maaaring maghati);

Ang mataas na dalas na panginginig ng boses sa panahon ng pagpapatakbo ng air compressor ay magiging sanhi ng maluwag na mga kable sa loob ng controller at dislodged solder joints, lalo na kung hindi matatag na naayos, na humahantong sa hindi magandang contact ng supply ng kuryente at nagambala na mga signal ng sensor.

Ii. Mga abnormalidad ng circuit at mga isyu sa kapangyarihan

Ang pagbabagu -bago ng boltahe at mga epekto sa pag -surge

Ang grid ng pabrika ng pabrika ay may mga kumplikadong naglo-load (tulad ng mga welding machine, malaking motor start-stop), na madaling maging sanhi ng biglaang boltahe na surge o agarang high-boltahe na surge:

Ang mababang boltahe (sa ibaba ng na -rate na boltahe ng 15%) ay magiging sanhi ng hindi sapat na supply ng kuryente sa controller CPU, karamdaman sa operasyon ng programa, at pagkawala ng data;

Ang mga high-boltahe na surge (tulad ng mga welga ng kidlat, paglipat ng grid ng kuryente) ay maaaring masira ang module ng kuryente at boltahe na nagpapatatag ng chip, na direktang nasusunog ang circuit board.

Sa mga senaryo na walang isang nagpapatatag na supply ng kuryente o aparato ng proteksyon ng pag -surge, ang rate ng pagkabigo ng magsusupil ay tataas ng higit sa 30%.

Maikling circuit at labis na mga pagkakamali

Ang mga lumang panlabas na linya at hindi tamang mga kable ng sensor (tulad ng pagkonekta ng isang 220V power supply sa isang 5V signal terminal) ay maaaring maging sanhi ng input circuit ng controller sa maikling circuit, pagsunog ng mga piyus o mga core chips;

Kapag ang mga kumikilos na elemento (tulad ng mga solenoid valves, relay) overload, ang reverse electromotive force ay maaaring masira sa pamamagitan ng output port ng controller, na nagiging sanhi ng pagkabigo ng signal ng control.

III. Sangkap na pag -iipon at kalidad ng mga depekto

Likas na pag -iipon ng mga pangunahing sangkap

Matapos ang 3-5 taon na paggamit, ang electrolytic capacitor (responsable para sa pag-filter at pag-stabilize ng boltahe) sa magsusupil ay unti-unting matuyo, ang kapasidad nito ay bababa, na nagreresulta sa pagtaas ng power supply ripple at pag-reset ng CPU, pagpapakita ng flickering;

Ang mga contact ng relay na madalas na isinaaktibo (tulad ng mga madalas na nagsimula at huminto sa mga air compressor) ay magiging hindi maganda conductive dahil sa arc burn, na ipinakita bilang "mga utos na inisyu ngunit walang pagkilos mula sa elemento ng actuating" (tulad ng kawalan ng kakayahan upang mai -load/i -unload).

Mga depekto sa disenyo o pagmamanupaktura

Ang mga mababang-presyo na mga magsusupil ay maaaring gumamit ng mga mas mababang mga sangkap (tulad ng mga pekeng capacitor, mababang-specification chips), o may hindi makatwirang disenyo ng circuit (tulad ng hindi magandang layout ng dissipation ng init, nawawalang mga circuit circuit), na madaling kapitan ng maagang pagkabigo kahit na sa normal na paggamit;

Mga isyu sa pagiging tugma: Ang ilang mga third-party na magsusupil ay hindi tumutugma nang maayos sa mga sensor ng air compressor at actuators, at maaaring maging sanhi ng mga pag-crash ng programa dahil sa mga salungatan sa signal pagkatapos ng pangmatagalang operasyon.

Iv. Hindi wastong paggamit at pagpapanatili

Maling mga setting ng parameter at mga error sa pagpapatakbo

Ang mga non-professionals na random na pagbabago ng mga parameter ng controller (tulad ng labis na proteksyon threshold, presyon sa itaas at mas mababang mga limitasyon) ay maaaring maging sanhi ng pagkawala ng proteksiyon na pag-andar nito, o kahit na mag-trigger ng panloob na karamdaman sa programa dahil sa mga lohikal na salungatan;

Ang pilit na pag -shut down (hindi pagsunod sa normal na pamamaraan ng pag -shutdown) ay maaaring maging sanhi ng nasira ang naka -imbak na data ng controller, na hindi ito mai -load ang programa sa pagsisimula.

Pagkabigo ng mga kable at sensor na mga pagkakamali na humahantong sa pagkasira ng sangkap

Kapag ang mga sensor (tulad ng mga sensor ng presyon, mga probes ng temperatura) maikling circuit o edad, kung ang magsusupil ay walang overcurrent na circuit circuit, maaari itong reverse-burn ang signal acquisition module;

Ang hindi tamang panlabas na mga kable (tulad ng pagkonekta sa mga wire ng motor sa mga terminal ng signal ng controller) ay direktang magdulot ng panghihimasok sa mataas na boltahe, na nasusunog ang mga mahina na sangkap na de-koryenteng.

Kakulangan ng regular na paglilinis at inspeksyon

Ang pagkabigo na linisin ang mga mantsa ng alikabok at langis sa ibabaw ng magsusupil sa loob ng mahabang panahon ay mai -clog ang mga butas ng dissipation ng init, na nagiging sanhi ng labis na panloob na temperatura;

Kung ang mga wiring terminal ay hindi regular na sinuri, ang mga maluwag na wire ay maaaring maging sanhi ng sparking, na maaaring makapinsala sa terminal block o ang circuit board.
